1530 頑丈な引き出し式フォークリフト ラック

1530 ヘビーデューティープルアウトフォークリフトラックは、済南万華技術工場が大型プレートの保管用に開発した頑丈な保管装置です。製品名の1530は、適用プレートサイズが1500mm×3000mmであることを示しています。 「引き出しタイプ」とは、棚の各層が独立したプッシュプル構造ユニットであることを意味します。 「フォークリフトタイプ」は、この棚がフォークリフトで直接アクセスできるように特別に設計されていることを示します。

本製品は、引き出し式フォークリフトシート収納ラックシリーズの製品です。その中核となる機能は 4 つの側面をカバーします。第一に、シート材料の垂直保管が可能になり、本来は平らに積まれていたものを垂直層保管に変換し、それによって床の占有を削減します。第 2 に、フォークリフトが引き出しの底部に入り、リフト装置や手作業を必要とせずにシート材料を持ち上げることにより、フォークリフトによる直接アクセスと保管庫の取り出しが可能になります。第三に、仕様や材質の異なるシート材を何層にも分けて保管する分類保管管理をサポートし、迅速な在庫確認や発注を容易にします。 4つ目は、単層で2トンの積載が可能な重荷重対応で、鋼板、アルミ板、ステンレス板などの厚板材料の保管要件に対応します。

簡単に言うと、これは工場が必要な床面積、アクセスの遅さ、シート材料保管庫の混乱した管理などの問題に対処できるように設計された特殊な装置です。このタイプの棚は、大量の板材を扱って保管する金属加工工場、機械製造工場、鉄骨構造企業に適しています。

主なセールスポイント

メリット 1: フォークリフトで直接アクセスできるため、保管と取り出しの効率が 2 倍になります

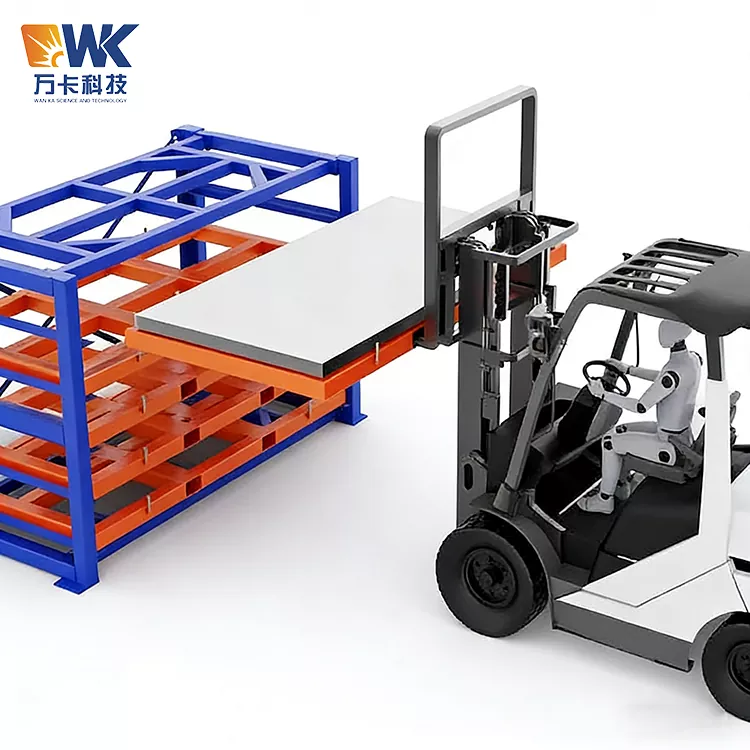

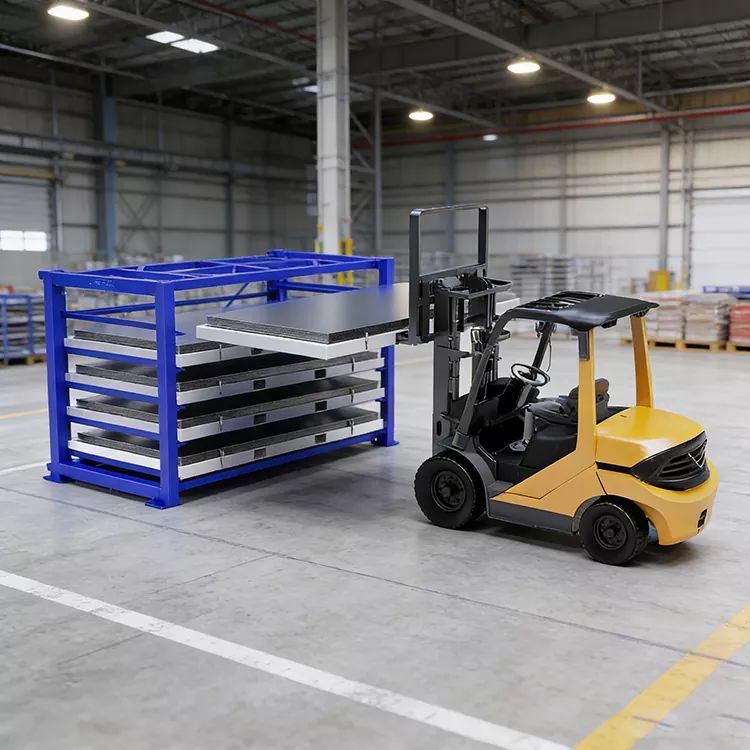

従来のシート材料の保管には、通常、クレーン、電動ホイスト、または手作業の使用が必要であり、時間がかかり、安全上のリスクが生じます。 1530 タイプのシェルフには、各引き出しの下部にフォークリフト アクセス用の穴が付いています。フォークリフトを引き出しに直接乗り入れて、シート材を持ち上げて保管できます。保管または取り出しの各操作には 1 分もかかりません。これは、持ち上げる方法よりも 3 倍以上効率的です。作業者はフォークリフトから離れることなくすべての作業を完了できるため、労働集約度が大幅に軽減されます。

メリット2：垂直方向の拡張によりスペース利用率が大幅に向上

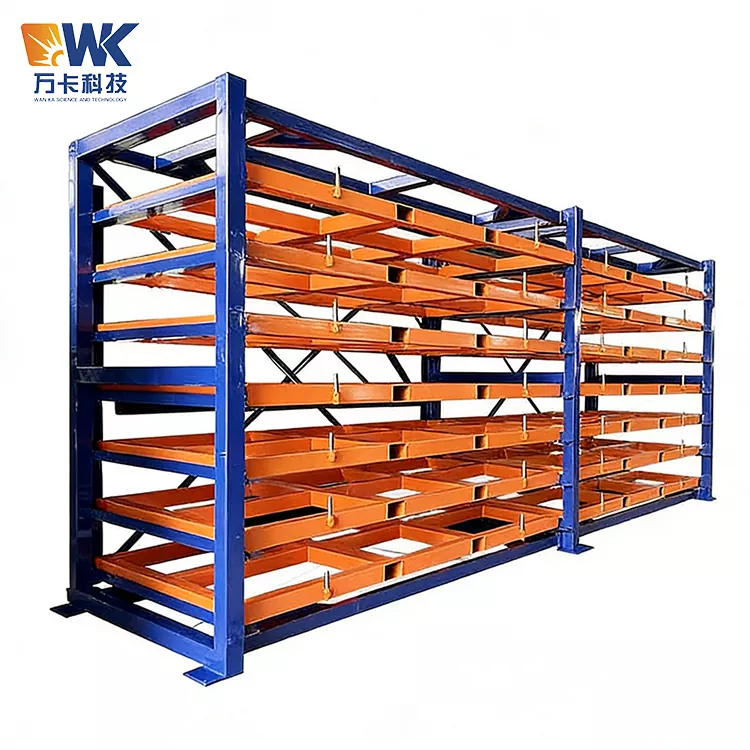

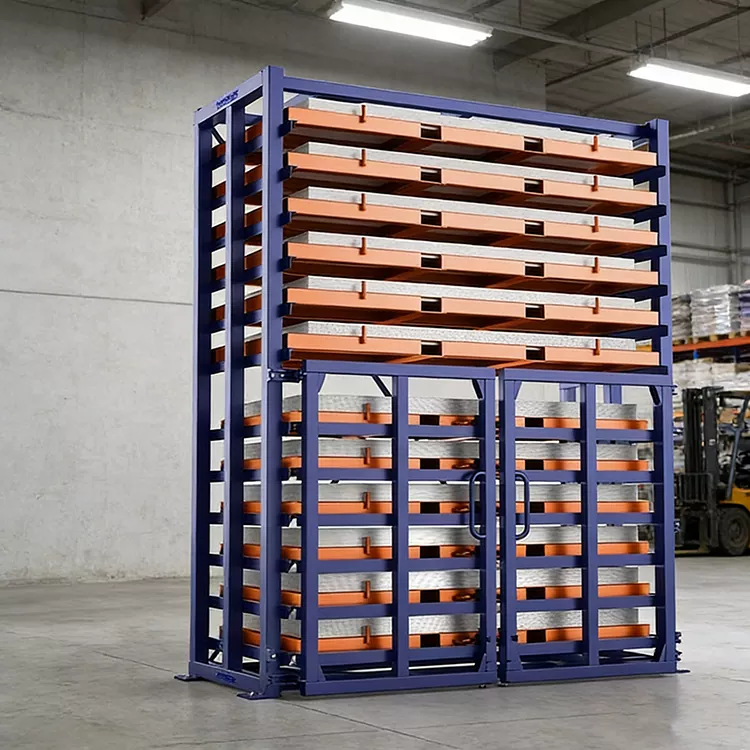

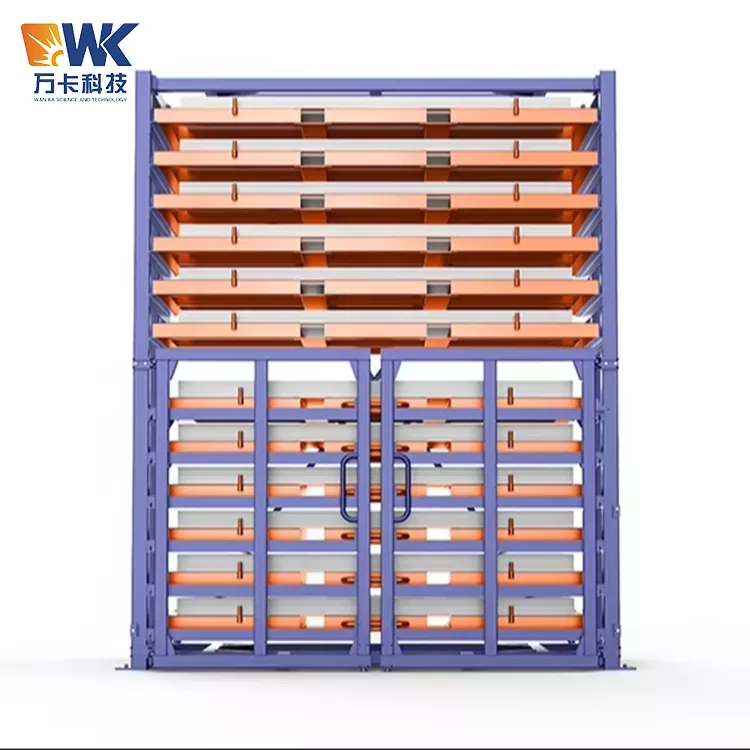

棚の全高は 3500 ミリメートルで、収納スペースは 10 段あります。各層の高さは50〜200ミリメートルの間で調整できます。わずか4.2平方メートルの面積で、約42平方メートル相当の収納面積を実現します。平積み方式に比べ、単体の収納量が5倍になります。スペースが限られている中小規模の工場においては、工場建屋を拡張することなく、保管能力を2倍に増やすことができます。

利点 3: 構造的に安全で信頼性の高い設計による高耐久耐荷重

1530 ヘビーデューティープルアウトフォークリフトラックの本体は、Q235B 高強度鋼で作られています。コラムの断面は有限要素解析によって最適化されており、ガイド レールは厚肉の冷間圧延鋼で作られています。単層定格荷重は2000kgです。機械全体は全負荷安定性テストを受けており、変形や揺れはありません。通常の使用条件下では、設計上の耐用年数は 10 年以上に達する可能性があります。引出しの各段には脱線防止リミット装置が装備されており、フォークリフト運転時の引出しの不用意な飛び出しを防止します。柱の下部にはアンカーボルト固定穴があり、地面としっかりと接続します。

メリット4：柔軟なカスタマイズで様々なシーンに対応

Wanka Technology は完全な次元のカスタマイズを提供します。シート材のサイズは1500×3000mmから2000×4000mmまで拡張可能です。倉庫の高さに応じて、階層数は最大 12 階層まで増やすことができます。必要に応じて1層あたりの耐荷重を3トン、5トンまで増やすことができます。エンタープライズ VI 標準に従って色をカスタマイズできます。さらに、さまざまな作業条件に合わせて、電動補助プッシュプルシステムをオプションで選択できます。

利点 5: 操作が簡単で、追加のトレーニングは必要ありません。

フォークリフトのオペレーターは特別な操作スキルを学ぶ必要はありません。フォークリフトのフォークを引き出しの底にある予約穴に合わせるだけで、保管と取り出しが完了します。引き出しはスムーズにスライドするので、余分な力は必要ありません。棚は電気や空気源に依存しないため、いつでも正常に使用でき、メンテナンスコストが非常に低くなります。

技術仕様

適用基板サイズ：1500mm×3000mm

単層定格荷重：2000kg（2トン）

総階数：10階

分離層有効高さ：50～200ミリメートル（無段階調整可能）

外形寸法（幅×高さ×奥行き）：3165mm×3500mm×1320mm

引出し移動方式：フォークリフト一体型で、フォークリフトが上下に移動して保管・取り出しが可能です。

主な材質：Q235B鋼

表面処理：静電塗装後高温硬化

標準色：ブルーRAL5015。他の色番号もカスタマイズできます。

機械全体の重量：約2800キログラム

列間隔: 負荷要件に応じて設計されています。標準は1800ミリメートルです。

底面から地面までの高さ: 355 ミリメートル

最上階の地面からの高さ：約3040～3500ミリメートル（階数により異なります）。

注: 機器の色、サイズ、層の数、および耐荷重はすべてカスタマイズできます。

認証と品質保証

Wanka TechnologyはISO9001品質管理システムを厳格に遵守し、原材料の投入から製品の出荷までの全プロセスを通じて品質管理を実施しています。具体的な対策としては以下の6項目が挙げられます。

まずは原材料の管理です。工場に入る鋼材のバッチごとに、材料証明書が提供されます。検査担当者は寸法と材質の品質をランダムにチェックします。検査に合格しなかったバッチは返却されます。

2つ目は溶接の品質管理です。すべての溶接シームは認定された溶接工によって作業されます。溶接後は全数目視検査を実施します。主要な応力溶接シームは、ランダムサンプリングによる磁粉検査の対象となります。

第三に、寸法精度の管理です。各棚の主な寸法は以下のとおりです。切断長さ、パンチ位置、全体の対角誤差はすべて±2ミリメートル以内に制御されています。

第四に、表面処理の管理。静電塗装後の膜厚は60μm以上とし、高温硬化処理を施します。製品の各バッチからサンプル片が選択され、塩水噴霧試験が行われます。試験時間は 240 時間以上で、防錆能力を確認します。

5 番目に、負荷テストです。各棚が工場から出荷される前に、定格荷重の 120% での静荷重試験が実施されます。つまり、単層に 2400 キログラムの荷重がかかり、24 時間後に永久変形がなければ合格とみなされます。

六つ目は工場検査です。各シェルフには、サイズ確認、溶接外観、コーティングの厚さ、荷重テストの記録が含まれる検査報告書が付属しています。

競合他社との比較優位性と当社が選ばれる理由

通常の棚との比較

一般的な棚へのアクセス方法は吊り上げや手作業が多く、時間もかかり、補助機器も必要となります。当社の 1530 ヘビーデューティプルアウトフォークリフトラックは、フォークトラックへのダイレクトアクセス方式を採用しており、吊り上げを必要とせずにフォークトラックに直接積み降ろしを行うことができます。

スペース利用の観点から見ると、通常の棚はほとんどが平らに積み重ねられたもの、または単純な階層型のラックであり、大きな面積を占め、かなりの量の垂直スペースを無駄にしています。 Wanka Technologyの1530タイプシェルフは、立体的な積層引出し構造を採用し、スペースを50％以上節約します。

カスタマイズ性という点では、通常のシェルフは固定仕様のみが提供されており、標準外の材質には対応できません。 WanKai テクノロジーは、材料サイズ、層数、耐荷重、色の完全なパラメータのカスタマイズをサポートしています。

安全設計の観点から、通常の棚には滑り止めやベース固定装置が無いため、引き出しが滑り落ちたり、棚全体が転倒する危険があります。 Wanka Technologyは、滑り止めリミット装置と固定用のベースボルトを備えており、より高い安全性を実現しています。

生産サイクル的には、通常の棚メーカーの納期は通常45～60日です。 Wanka Technology の標準納期は 30 日ですが、詳細なカスタマイズの納期は 40 日を超えません。

アフターサービスに関しては、一般的なシェルフメーカーの多くは設置サービスを提供していないか、限定的なサポートのみを提供しています。 Wanka Technology は、スキーム設計、オンサイト測定、設置と試運転、操作トレーニング、1 年間の保証、生涯スペアパーツの供給を提供します。

Wanka Technologyを選ぶ理由

まず、業界で 17 年の経験があります。 Wanka Technology は 2007 年に設立され、インテリジェントな倉庫設備に注力しており、国内外の 1,000 社以上の企業にサービスを提供しています。

第二に、私たちは独自の生産拠点を持っています。工場の敷地面積は 10,000 平方メートルを超え、山東地域のストレージ機器の大手メーカーの 1 つです。

３つ目は、ワンストップサービスです。販売前のスキーム設計から販売中の生産と配送、販売後の設置とメンテナンスに至るまで、顧客は複数のサプライヤーとやり取りする必要がありません。

第四に、私たちは豊富な輸出経験を持っています。当社の製品は韓国、ベトナム、インドネシア、ロシアなどの国に輸出されています。国際規格に準拠したパッケージングと認証を提供できます。

5つ目は、顧客ベースの質が高いことです。第一汽車、山東鉄鋼、比亜迪汽車などの有名企業に保管設備を納入しており、大規模顧客への対応能力を備えています。

アフターサービスとサービス

Wanka Technology は、1530 大型引き出しフォークリフト ラックのライフサイクル全体にわたるアフターサービスを提供します。詳細は以下の通りです。

プリセールスサービス

お客様は電話またはオンラインでセールス エンジニアに問い合わせることができます。 Wanka Technology では、次のような販売前サポートを提供しています。倉庫の寸法、シート素材の仕様、アクセス頻度、自由なスキーム設計、測定結果に基づく間取り図や3D効果図などの情報を提供します。無料でお見積りが可能で、カスタマイズされたパラメータに基づいて正式な見積書と納期の説明が提供されます。

プレセールサービス

契約締結後、Wanka Technology は生産段階に入りました。生産サイクルは 25 ～ 30 日間続きます。生産工程中、お客様はいつでも進捗状況を確認できます。出荷前に製品写真と検査報告書を提供し、お客様に確認していただきます。梱包は、輸送の安全性を確保するために、ラップフィルム、気泡フィルム、木枠補強の方法を採用しています。配送方法は車両直送または工場への物流配送となります。輸出の場合、梱包には標準的な木箱が使用されます。

設置サービス

Wanka Technology は、海外のお客様向けに遠隔設置指導サービスを提供しています。

出荷時の付属文書には、中国語と英語のマニュアル、図、設置ビデオが含まれます。納品後、顧客は WeChat または WhatsApp を通じてエンジニアに連絡し、サイトとツールを確認します。設置プロセスは、柱の固定、梁の設置、ガイド レールのデバッグ、限界テストの 4 つの段階で遠隔監視されます。完成後は、無負荷プッシュプル、全負荷保管・取り出し、安全装置の3つの受け入れ試験を実施します。研修は操作の要点や日常点検などを含めて約1時間。複雑な問題は解決策のビデオとして記録したり、地元のサービスプロバイダーと調整したりできます。インパクトドリル、水準器、巻尺、レンチなどの工具はお客様にてご用意ください。このサービスは、韓国、ベトナム、インドネシア、ロシアなどの国で導入され、成功を収めています。

アフターサービス

マシン全体は、設置日から計算して 12 か月の保証の対象となります。保証期間内であれば、構造コンポーネント、ガイド レール、リミット デバイスなどの人的以外の損傷については、WanKai Technology が無料で修理または交換を提供します。保証期間後は、材料費と輸送費のみを負担して、永久スペアパーツが提供されます。アフターサービスの応答時間は、山東省の営業日であれば電話で 2 時間以内、同省のオンサイト サービスでは 48 時間以内です。その他の地域については距離に応じてご相談させていただきます。

ユーザーガイド

Wanka Technology では、PDF のインストール手順とインストール ガイダンス ビデオのダウンロードを提供しています。 The video content includes assembly steps for the shelves, methods for fixing the anchor bolts, procedures for adjusting the drawer guides, operating norms for forklift access, daily inspection items, and maintenance tips.

よくある質問

質問: 1530 ヘビーデューティ引き出し式フォークリフト ラックはどのような種類のプレートを保管に使用できますか?

回答：鋼板、ステンレス板、アルミ板、銅板、複合板、木板などの硬い平らな素材の保管に適しています。板のサイズは1500mm×3000mm以内であれば厚みに制限はなく全て収納可能です。混乱を避けるために、異なるタイプのプレートを別々の層に保管できます。

質問: このタイプの棚はどのフォークリフトでも使用できますか?

回答: この棚はフォークリフト用に特別に設計されており、フォークリフトと組み合わせて使用​​する必要があります。現在フォークリフトをお持ちでない工場には、Wankai Technologyの電動引き出し式シート収納ラックシリーズのご購入をお勧めします。このシリーズは引き出しの出し入れを電動機械システムで操作するため、フォークリフトは不要です。

質問: 床の高さは調整できますか？

答え: はい。各層の高さは50〜200ミリメートルの範囲で無段階に調整できます。保管する板厚に応じて各段の高さを柔軟に設定できます。調整方法は、ガイドレールの固定ボルトを緩め、ガイドレールの位置を移動し、再度締め込むことです。

質問: 棚はアンカーボルトで地面に固定する必要がありますか?

回答: 固定にはアンカーボルトを使用することを強くお勧めします。棚の重さは約2.8トンありますが、フォークリフトが引き出しに出入りする際に水平方向の衝撃力がかかります。固定することで絶対的な安全性が確保されます。 Wanka Technology は、アンカー ボルトと穴あけおよび位置決め図面の完全なセットを提供します。

質問: オーダーメイドの棚の納期はどのくらいですか?

回答: 標準仕様は 30 日以内に納品されます。規格外のサイズや特殊色、耐荷重を増やした深いカスタマイズの場合は納期が約35～40日かかります。正確な納品日は契約書に規定されている通りとなります。

質問: 保証期間はどれくらいですか?保証範囲には何が含まれますか?

回答: 保証期間は設置日から計算して 12 か月です。保証範囲には、柱、梁、ガイド レール、引き出しフレーム、制限装置などの構造コンポーネントが含まれます。不適切な使用、過負荷、外部からの衝撃、または不正な改造によって引き起こされた損傷は含まれません。

質問: 保証期間中に問題があった場合はどうすればよいですか?

回答: アフターサービス ホットラインにお電話いただいた後、2 時間以内に技術エンジニアが電話で対応します。山東省内のお客様については、48時間以内に現地で点検・修理を行います。県外のお客様に対しては、遠隔ビデオによる案内を受けたり、状況に応じて現地時間の交渉を行ったりすることが可能です。品質上の問題が確認された場合は、無償修理または部品交換をさせていただきます。

質問: VAT 特別請求書を提供できますか?

回答: 13% の付加価値税特別請求書を発行できます。

質問: 棚のセットを購入できますか?最低注文数量はありますか?

回答: 最低注文数量の要件はありません。 1グループ様からのご注文も可能です。複数のグループでご利用の場合は、単価の割引をさせていただきます。具体的な割引率は営業担当者にお問い合わせください。

質問: 棚が倒れることはありますか?安全ですか？

回答: 棚の底部はアンカーボルトを使用して地面に固定されています。各引き出しには脱線防止制限装置が付いています。製品は工場出荷前に全負荷安定性テストを受けています。適切な設置と通常の使用条件下では、シェルフは転倒することはなく、安全で信頼性があります。

質問: 梱包は海上輸出に適していますか?

回答: はい、適しています。輸出では梱包に標準的な木箱が使用され、輸送中の振動や積み重ねに耐えられるように内部に緩衝材が入っています。 WanKai Technology はいくつかの輸出注文を完了しており、国際輸送基準に準拠した梱包ソリューションを提供できます。

質問: 設置の際、お客様が事前に何か準備する必要はありますか?

回答：お客様は事前に設置場所を準備し、地面が平坦でコンクリートであることを確認する必要があります。荷降ろしにはフォークリフトの補助が必要です。アンカーボルトが必要な場合は、地中にケーブルや配管がないことを事前にお客様にてご確認ください。

質問: シェルフはパイプやプロファイルの保管に使用できますか?

答え: はい。板材以外にもパイプ材、角鋼、チャンネル鋼、アングル鋼などの長尺物も保管できる棚です。同じような素材を同じ層に保管し、引き出しに転がりを防ぐための仕切りブロックを追加することをお勧めします。

質問: 見積もりはどのように入手できますか?

回答: +86 131-7302-8359 または +86 159-4970-8933 (WhatsApp および WeChat 経由) にご連絡いただくか、電子メール: Quinlee@wankametal.com または Eric@wankametal.com までご連絡いただき、必要なシート サイズ、単層読み込み要件、層数、色の設定をお知らせください。セールスエンジニアは 1 営業日以内に正式な見積もりを発行します。
