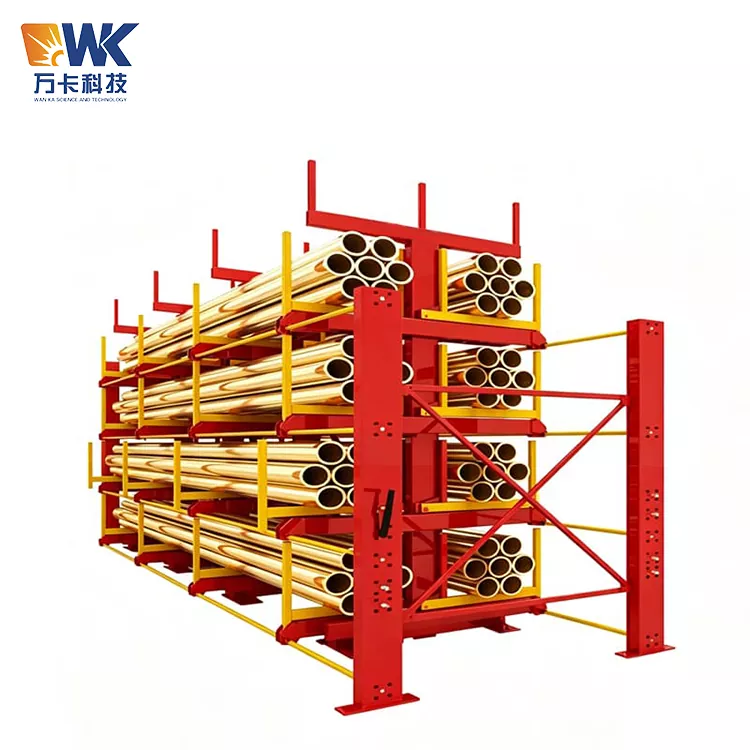

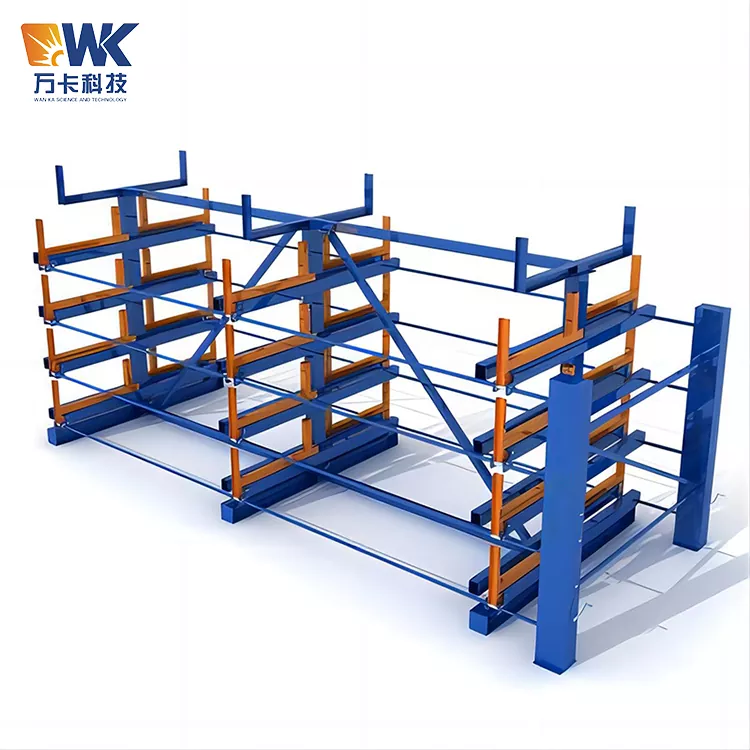

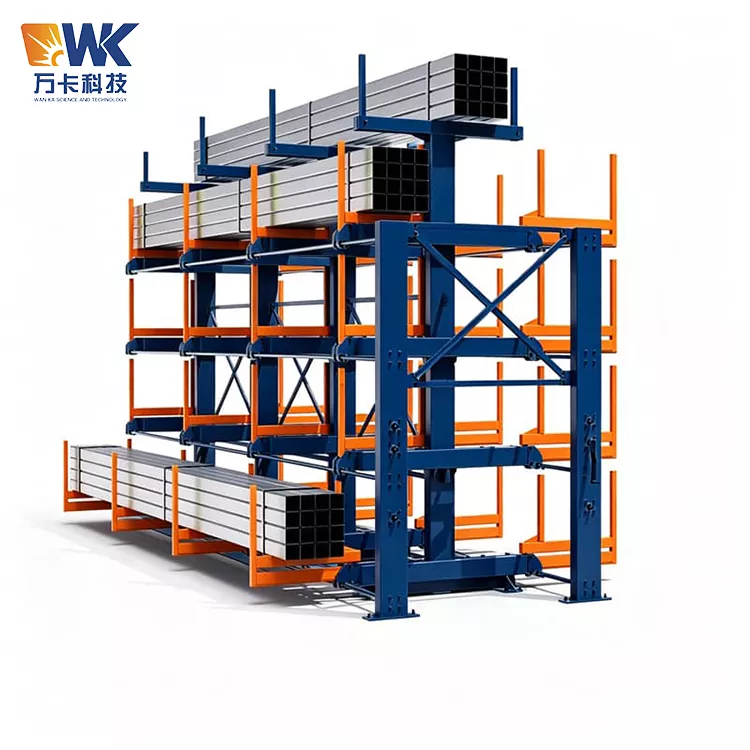

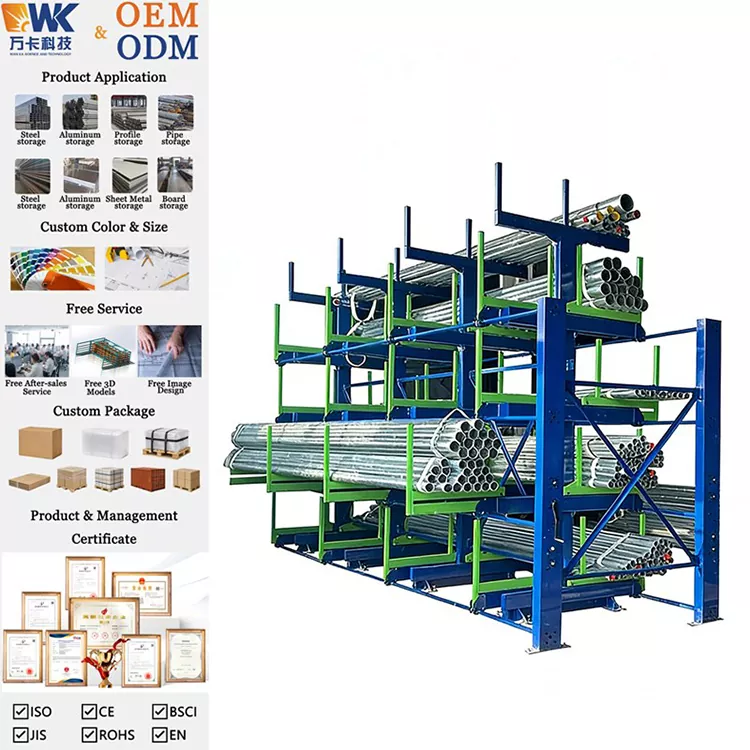

60 マニュアルプロファイルウェアハウス

60 手動プロファイル倉庫は、済南万華工場が発売した標準サイズの手動プロファイル ラックです。これは、長さが 6 メートル以下のプロファイル用に特別に設計されています。

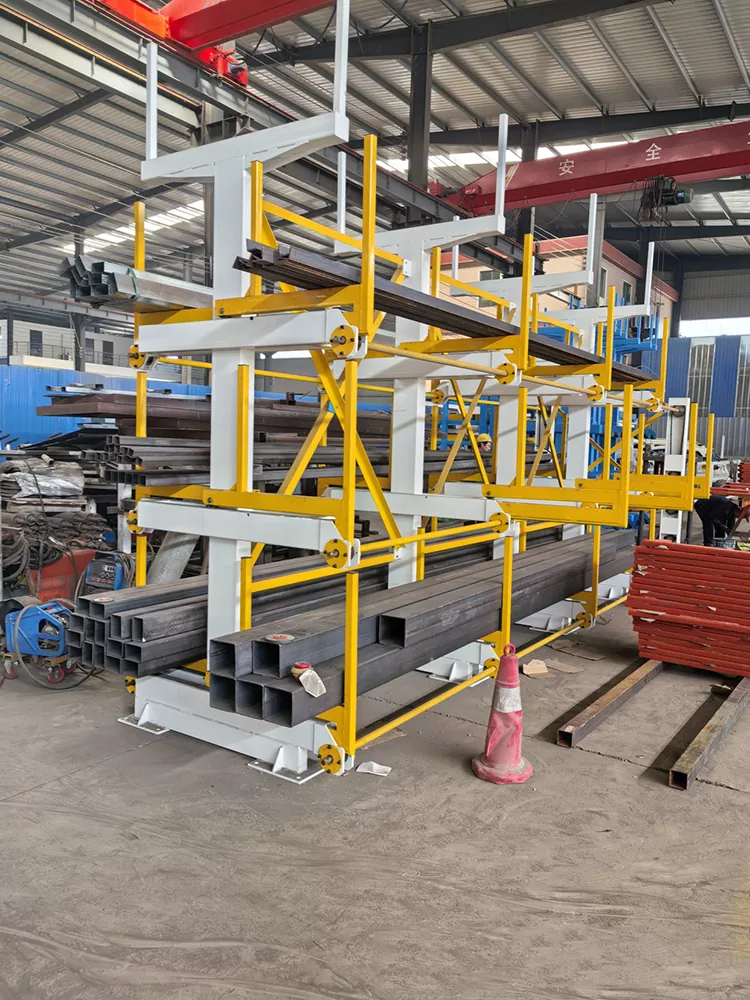

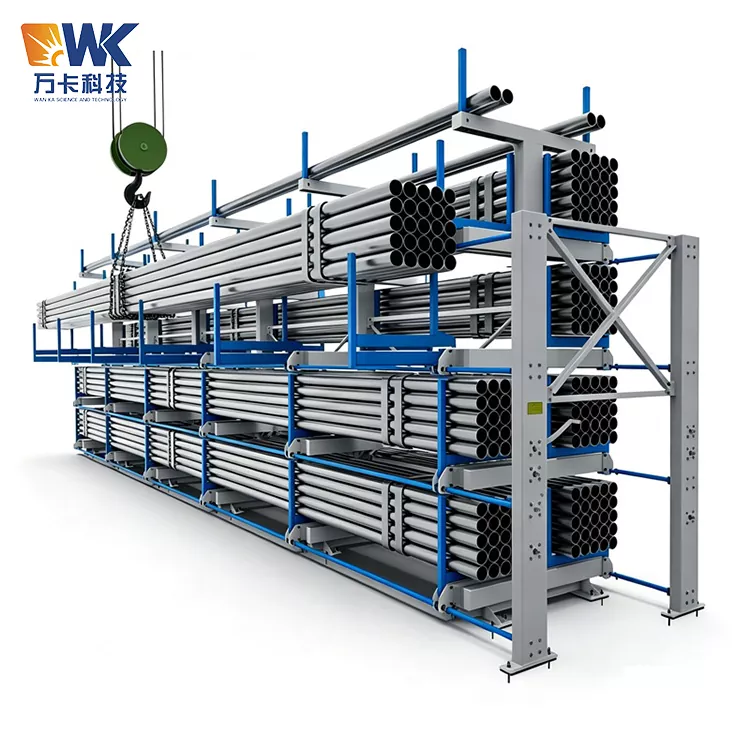

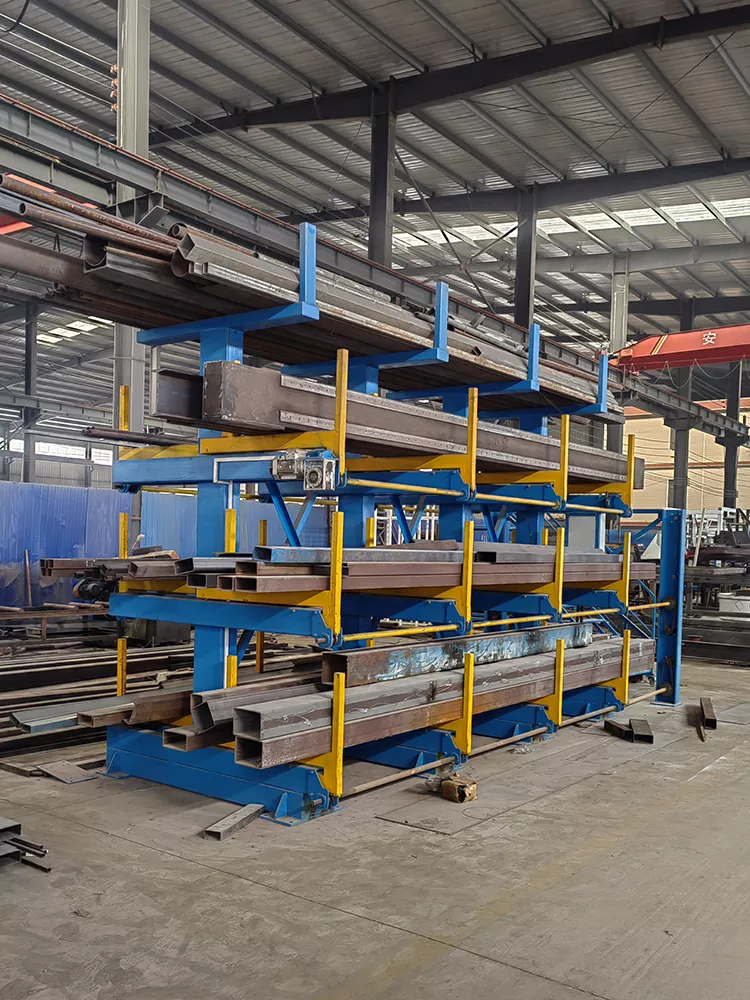

多層カンチレバー構造を採用しています。カンチレバーの各層は、手動機構によって独立して伸縮できます。オペレーターがラックの側面に立ってハンドルを回すと、カンチレバーが外側にゆっくりと移動し、その上に置かれた6メートルの鋼管や丸棒、角管などが通路の中央まで運ばれます。その後、フォークリフトやクレーンで簡単に取り外すことができます。

保管と取り出しが完了したら、ハンドルを逆回転させるとカンチレバーが元の位置に戻ります。プロセス全体は完全に人力によって行われ、電力は1ワットも消費されません。モデル番号の「60」は、機械加工業界で最も一般的な仕様である、適切なプロファイルの長さを表します。

標準構成は5層（4層+1層）で、最上層の高さは約3メートル、最下層は地面から330ミリメートルで、作業場の縦方向のスペースを有効活用しています。電動モデルと比較して、60 スタイルの手動プロファイル ラックはモーター、ケーブル、コントロール ボックスが不要で、故障箇所が少なく、メンテナンスが簡単で、手頃な価格です。

主要なセールスポイント

- 6メートルの材料用に最適化

- 手動で簡単に操作でき、労力は必要ありません。

- 消費電力ゼロ、火花なし

- スムーズなアクセス、安全のためのセルフロック

- 頑丈な構造、耐久性があり、長持ちします。

- 注文を受けてから即時生産、短納期

技術仕様

標準モデル WK-G6053S（片手クランクタイプ）、WK-G6053D（両手クランクタイプ）のパラメータを下表に示します。すべてのパラメータは完成しましたが、必要に応じて調整することができます（色、ハンドクランクホイールの位置など）。

応用分野

60 Manual Profile Warehouse は、主に次の業界およびシナリオを対象としています。

・中小機械工場：旋盤加工に使用する45#鋼の丸棒、角棒6mを保管。

・金物・建材卸売業者：お客様が商品を受け取る際にすぐに取り出せるよう、6メートルの亜鉛メッキ管や溶接管を保管しております。

・鉄骨造設置場所：電源のない仮設倉庫で、6mのアングルバーやチャンネルバーを保管する必要がある。

- 専門学校の訓練ワークショップ: 学生は、電気的安全上の危険を回避するための材料管理を実践します。

- 農業機械修理ステーション: 長さ 6 メートルの収穫機のブレードロッドとトランスミッションシャフトを保管します。

- 個人スタジオまたは小規模作業場: スペースが限られているため、6 メートルのアルミニウム プロファイルを立体的に保管する必要があります。

認証と品質保証

Wanka Technology は、60 マニュアル プロファイル ウェアハウスに標準化された品質管理を実装し、工場から出荷されるすべての機器が信頼性と耐久性を備えていることを保証します。

- システム認証: ISO9001:2015 品質管理システムは手動製品ラインをカバーしています。

- 材料認証: コラムとカンチレバー鋼には工場オリジナルの保証証明書が発行され、入荷する材料の化学組成と機械的特性が再検査されます。

- 溶接検査: 耐荷重溶接部の 20% が磁粉試験を受けており、亀裂や細孔はありません。溶接記録は溶接者の番号まで遡ることができます。

- 荷重試験: 各バッチから 1 つのサンプルをランダムに選択し、片アームに 3.75 トン (1.25 倍) の静荷重試験を行います。カンチレバー端の変形は L/300 (約 20mm) 未満であり、除荷後の永久変形はありません。

・手巻き寿命試験：連続空荷手巻きを5,000回行い、ギアやラックに明らかな磨耗はありません。

- 表面コーティング: コーティングの厚さを 1 枚あたり 3 点以上測定し、合計厚さ 120μm 以上で、密着性は 0 グレードです。

- 出荷書類: 工場適合証明書、負荷試験報告書、およびコーティング検査記録を提供します。第三者によるテストレポートが必要な場合は、追加料金で依頼することができます。

製品到着後、説明書に従って簡単な振とうテストを行うことをお勧めします。妨害波や異常なノイズが発生した場合は、すぐにフィードバックを提供できます。早急に対応させていただきます。

競合他社に対する比較優位性

市場には他のブランドの手動棚も販売されていますが、Wanka 60 Manual Profile Warehouse はさまざまな面でそれらを大幅に上回っています。

- 省力設計の違い: 多くの小規模工場では、速度比が小さく摩擦が大きいスクリューロッド伝動装置を直接使用しています。全荷重3トンでは手巻き力は300Nを超え、大人でも2回で疲れてしまいます。ワンカは精密なウォームギヤを使用しており、手巻き力は130N以内に制御されており、ギクシャクすることなくスムーズに回転します。

1.耐久性のある素材

競合他社は多くの場合、カラム壁の厚さがわずか 4 mm の Q235 薄壁チューブを使用しており、カンチレバーは曲がりやすいです。万華は柱壁厚6mm、片持ち壁厚5mmを採用し、ワングレード上の強度を実現しました。

2.ギアの耐久性

競合他社の歯車モジュールは小さく（m4 または m5）、熱処理が施されていないため、1 年使用すると歯先が磨耗して歯飛びが発生します。ワンカはモジュールがm6で歯面にHRC45～50の高周波焼入れを施しており、寿命が3倍に伸びます。

3.標準化による利便性

60 スタイルの手動プロファイル ラックは標準化された製品であり、交換可能なスペアパーツが付いています。たとえば、ハンドル、ギア、チェーンを交換できます。町工場の製品はユニットごとにサイズがばらつき、メンテナンスが困難です。

4.サービス保証

鋼構造物については 5 年間、トランスミッション部品については 2 年間の保証があり、詳細な操作ビデオと設置図も提供しています。ほとんどの競合他社は 1 年間の保証しか提供しておらず、アフターサービスの応答時間が遅いです。

5.お客様の比較フィードバック

「以前、河北省の小さな工場で手動ラックを安かったので購入しました。半年使用しただけでギアが壊れ、アフターサービスも無視されました。万華60型の手動ラックに買い替えましたが、1年以上使っていますが、新品同様です。」 — 山東省済南市のとある機械加工工場の工場長、王氏。
