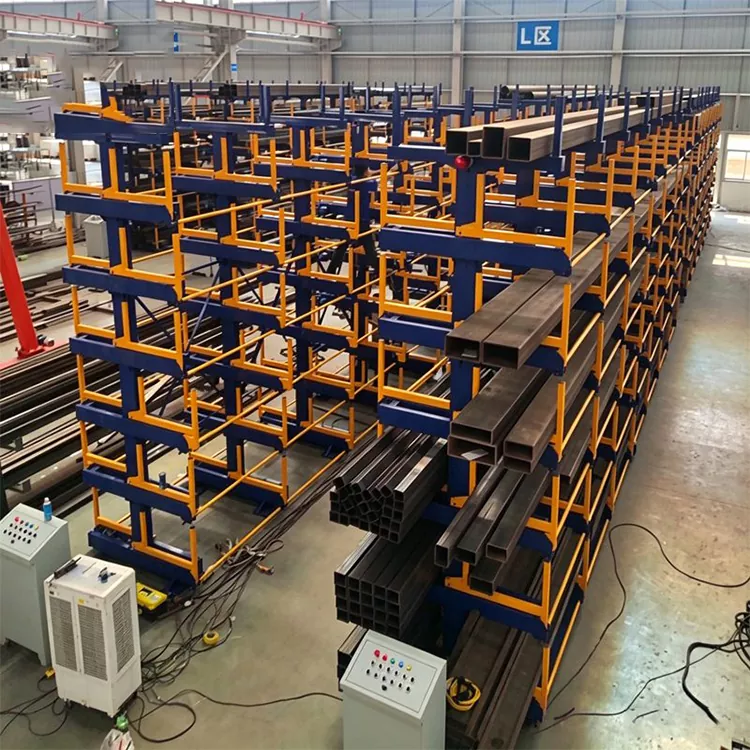

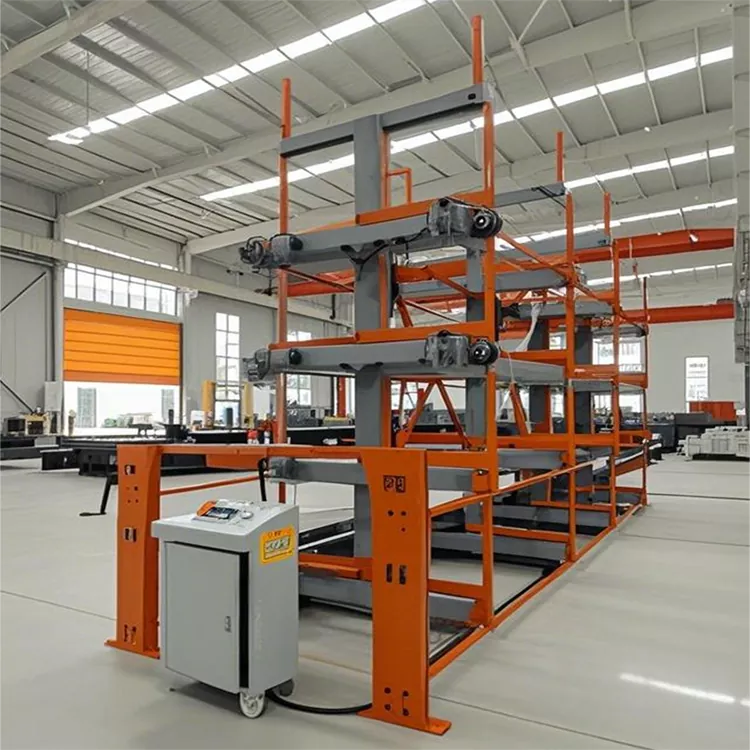

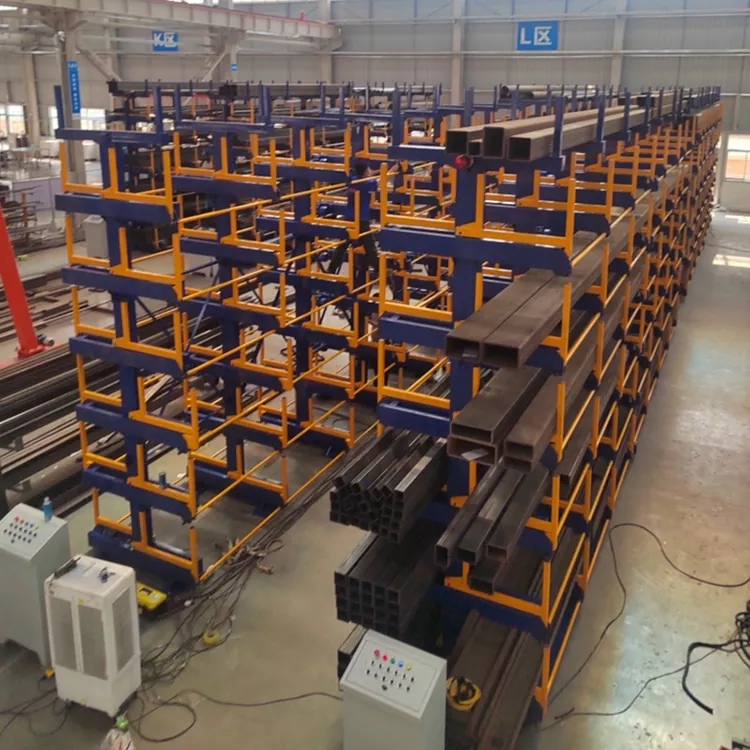

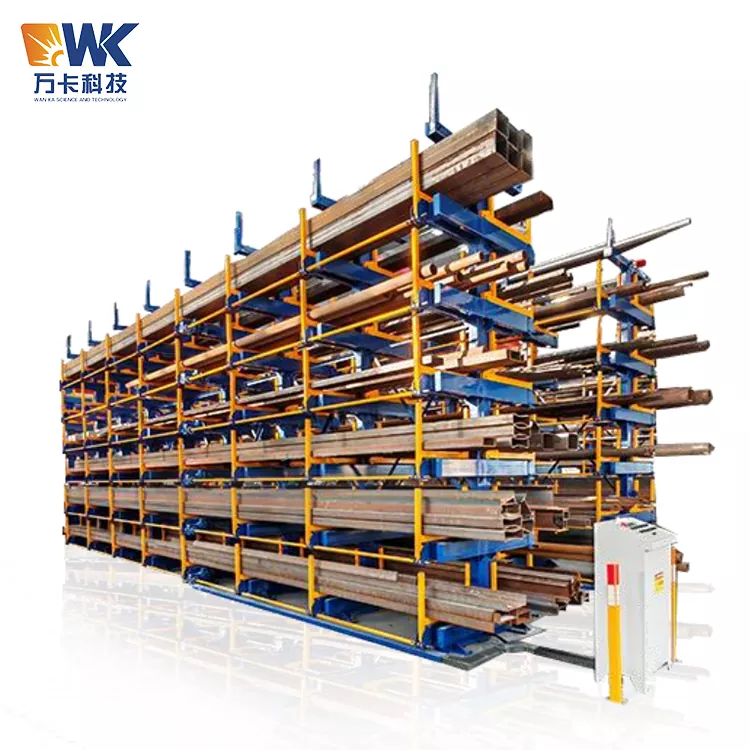

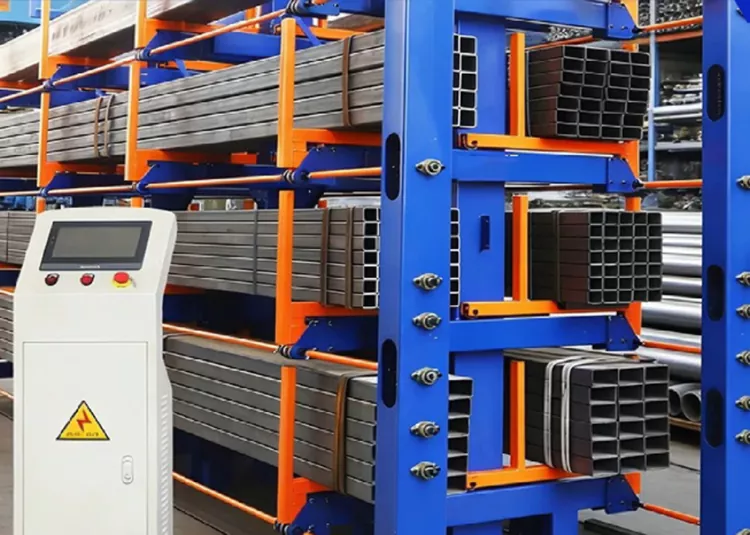

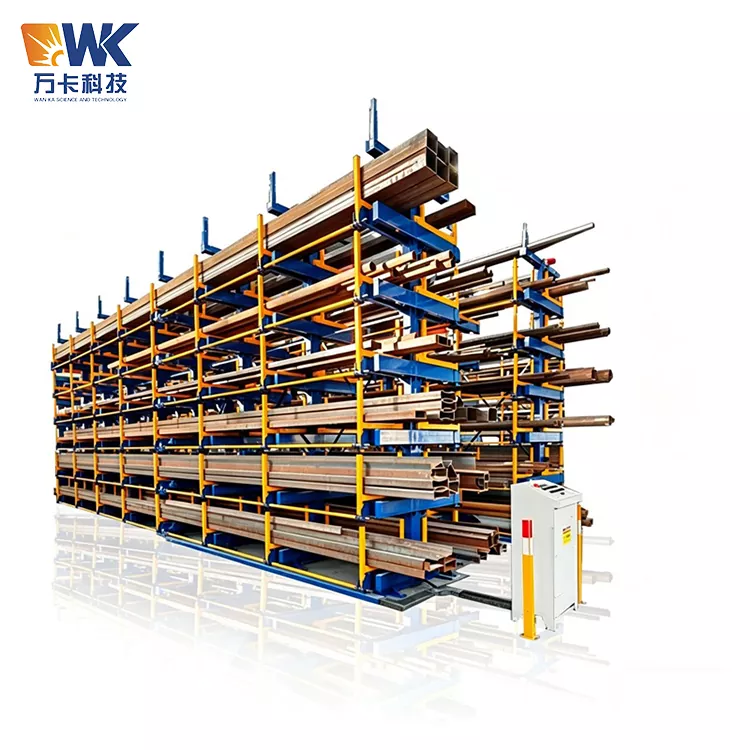

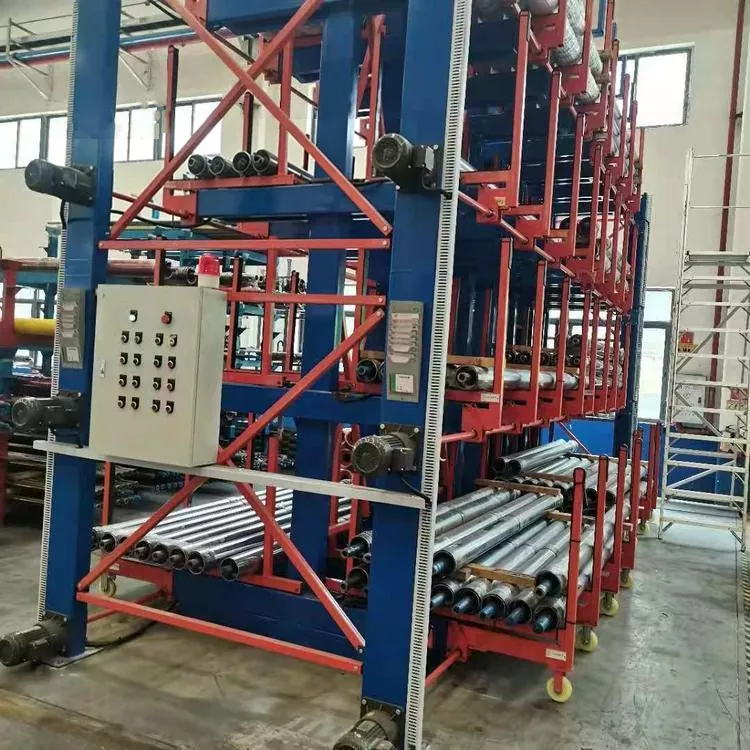

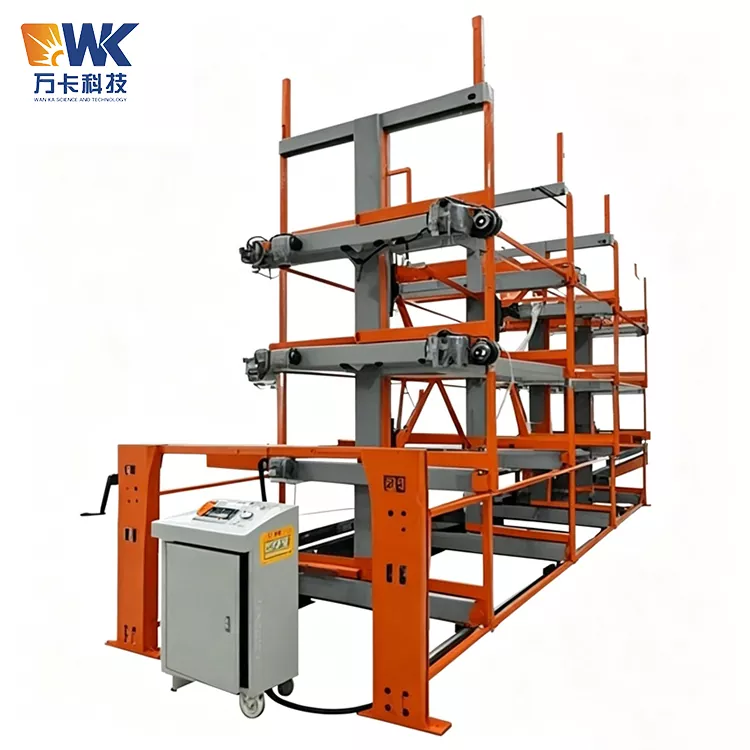

120 電気プロファイル倉庫

万華工場がこの120電動プロファイル倉庫を開発するにあたり、従来の棚長の限界を打ち破る大スパン最適化カンチレバー構造を採用し、鋼管、H形鋼、球面平鋼、長尺ガイドレール、風力形材などの様々な重量物や長尺物を安定して収容でき、1本のアームで5T/6T/8Tの複数仕様を選択可能でした。さまざまなトン数の重荷重保管シナリオに適しています。

電動ギアラック拡張ドライブ設計を利用し、ワイヤレスリモコン + タッチスクリーンデュアル制御モードと組み合わせることで、手動でドラッグしたりクレーンで材料を繰り返し反転したりする必要がなく、材料排出のためのカンチレバーの自動延長を実現できます。フォークリフトとクレーンで材料を直接配置して取り出すことができるため、超長尺プロファイルへのアクセスと保管のプロセスが大幅に簡素化されます。

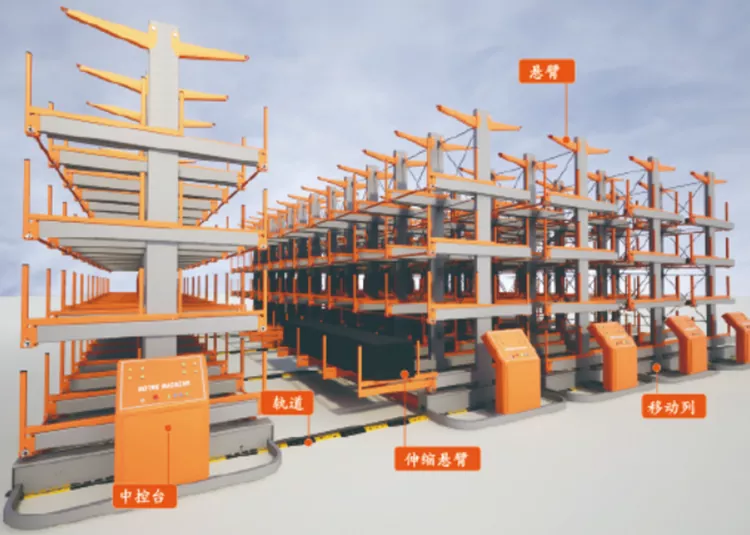

機械全体が片面と両面の二重構造の選択をサポートします。両面モデルは両方向に独立して動作できるため、保管回転効率が 2 倍になります。 3〜6層の垂直三次元保管モードにより、工場建物の垂直スペースを効率的に利用し、従来の平積みと比較して工場面積の70％以上を節約し、長い材料がランダムに積み重ねられる無秩序な保管現象を完全に排除します。この装置は、非標準パラメータのカスタマイズとインテリジェントな機能拡張をサポートし、インテリジェント工場のデジタル倉庫管理要件にシームレスに適応できるため、超長大重量プロファイルストレージの集中的かつインテリジェントなアップグレードの中核装置になります。

安全上のご注意

12 メートルの長スパンと重負荷の動作特性により、120 電気プロファイル倉庫の動作は標準化された安全規制に従って、長い頭上アームでの動作のリスクを回避し、人員、​​機器、材料の安全を確保し、産業の連続生産条件に適合する必要があります。

- サイト基礎の要件:床面は強度C30以上、厚さ250mm以上の二層鉄筋コンクリート床に設置してください。基礎のアンカーボルトは、工場の基礎構造図に従って厳密に固定する必要があります。機器の傾きや転倒の危険を避けるため、柔らかい地面、ひび割れた地面、または荷重が不十分な地面での設置や操作は禁止されています。

- 標準化された荷物の配置:シングルアームの定格荷重規格を厳守してください。過荷重、偏荷重、一点集中荷重は禁止します。長いプロファイルの材料は、端が吊り下がったり材料がずれたりするのを防ぎ、アームの長期的な変形や材料の滑りを防ぐために、アームの力がかかる点に合わせて中央に均等に配置する必要があります。

- 標準操作手順:装置の稼働中、担当者が装置に留まったり、通り抜けたり、装置に登ったりすることは固く禁じられています。アームの伸縮動作中、トランスミッション構造への手による接触は禁止されています。障害検出は、装置の電源をオフにして停止することによって実行する必要があります。故障や負荷のある機器を強制的に動作させることは固く禁止されています。

- 環境適応制御:湿気が多く粉塵の多い作業場では、トランスミッションコンポーネントの保護対策を定期的に実行する必要があります。ラック＆ピニオン用防塵カバーの追加も可能です。可燃性および爆発性の環境での無許可の操作は禁止されています。特殊な条件では、電気制御システムの安定した動作を確保するために防爆電気コンポーネントを選択する必要があります。

- 日常の点検とメンテナンス:高頻度の動作条件では、リミットスイッチ、衝突防止センサー、モーターの動作状態を定期的に確認する必要があります。ラックアンドピニオンの伝動構造には定期的に潤滑油を補給し、動作不良の原因となる部品の磨耗や緩みを避けるために接続ボルトを締める必要があります。

製品のコア機能

・大スパン重荷重でも安定した構造

- インテリジェントな電気効率の高いトランスミッション

- 究極のスペースコスト削減と効率向上

- 包括的な複数の安全保護

- 非標準的なカスタマイズに対応する高い柔軟性

- 長期にわたる耐腐食性と耐久性のある製造プロセス

工場での実際の性能テスト

Wanka のすべての 120 シリーズ電気プロファイルは、工場出荷前に一連の厳格なテストと検証を受けています。標準化された品質検査手順に基づいて、機器の動作条件の安定性が保証され、Google EEAT の権威ある実世界テストとトレーサビリティの中核要件を満たしています。

-過負荷動的負荷試験:各デバイスは、高頻度のアクセス条件をシミュレートする、1.25 倍の定格負荷動的拡張テストを完了しています。連続5,000回往復動作後も噛み込み、異音、構造変形はありません。伝送システムは安定して動作します。

-全負荷静荷重検証:機械全体で1.1倍の全負荷静圧試験を実施。長期間の重荷重の後でも、柱とカンチレバーはずれず、溶接亀裂がなく、構造耐荷重性能は基準を満たしています。

-溶接シームの非破壊検査:コアの耐荷重溶接シームは、それぞれ超音波と磁性粒子の二重探傷法によって検査されます。細孔、スラグの混入、黒い亀裂はありません。溶接強度は産業用重荷重機器の規格を満たしています。

-腐食塩水噴霧試験:機械全体の防食コーティングは 480 時間の塩水噴霧テストに合格しています。剥がれ、錆び、剥がれはありません。複雑な産業環境での長期使用に適しています。

-電気安全性の実際のテスト:機械全体は、絶縁、防水、過負荷保護機能について包括的なテストを受けています。電子制御システムは敏感に反応し、データ伝送は安定しており、回路障害や信号干渉の問題はありません。

効率化された高頻度の FAQ

1. この 120 Electric Profile Warehouse は、12 メートルを超える超長いプロファイルでも使用できますか?

標準モデルは 12 メートルに対応しており、非標準のカスタマイズされた 12 ～ 13 メートルの拡張アームも提供できます。耐荷重構造は必要に応じて最適化できます。

2. 低層の工場でも設置できますか？

標準モデルの天板高さは4.2メートルです。高さは4.8メートル以上であれば対応可能です。低層工場に合わせて圧縮層の間隔をカスタマイズできます。

3. 8トン重量級モデルの地上要件は何ですか?

C30鉄筋コンクリートによる250mm以上の地盤が必要です。現場施工に必要な専用の基礎施工図をご提供いたします。

4. プロファイルの狭い材料は傾いたり、滑ったりしますか?

V 字型スロットや傾斜防止ブロックを追加できます。材料のずれや転がりを防ぐために、カスタマイズされた滑り止め位置決め構造を提供できます。

5. 粉塵や湿気の多い環境でも安定して動作しますか?

高保護電装品＋オプション防塵装置を装備。定期的な潤滑とメンテナンスと組み合わせることで、過酷な作業現場の条件に適しています。

6. 装置は移設や再設置をサポートしていますか?

全体的なボルトアセンブリ構造により、分解、再配置、再校正、および再取り付けが可能です。再利用性が高いのが特徴です。

7. 標準モデルの納品サイクルはどれくらいですか?

標準モデルでは 35 ～ 40 営業日かかります。標準以外のカスタマイズは必要に応じて延期されます。お急ぎの受注生産にも対応いたします。
