60 電気プロファイル倉庫

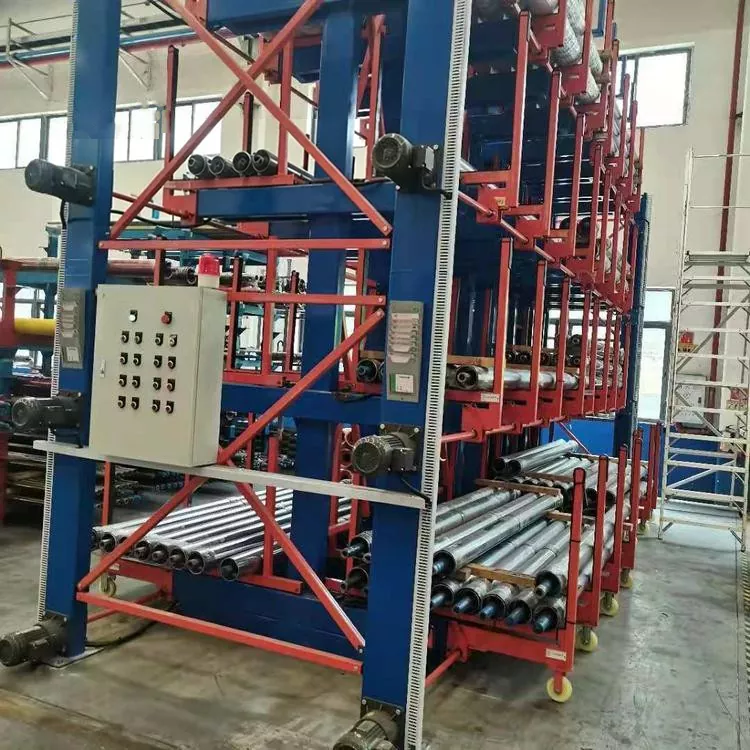

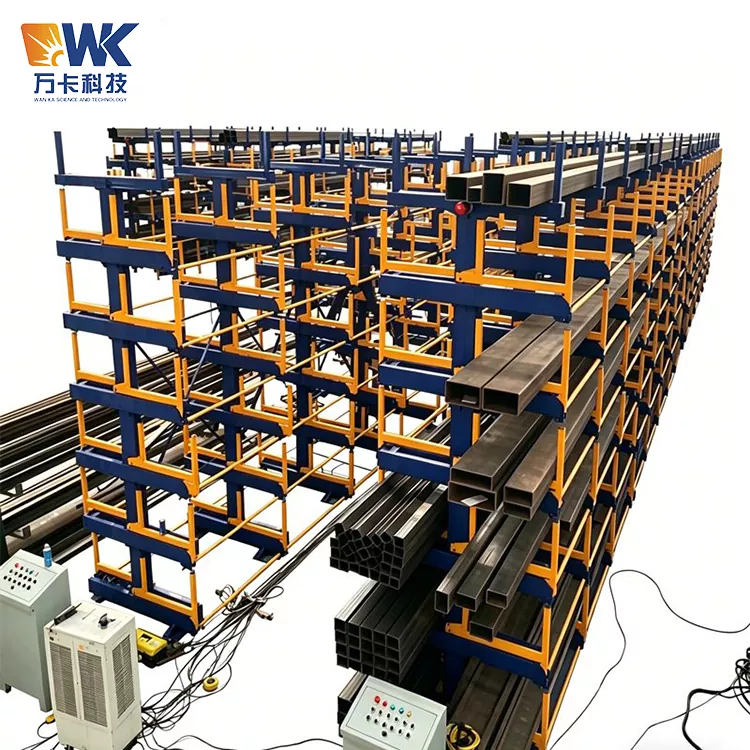

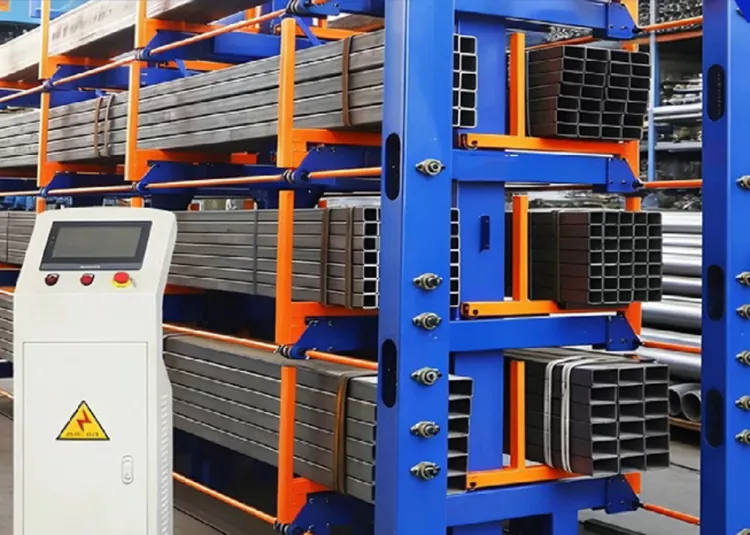

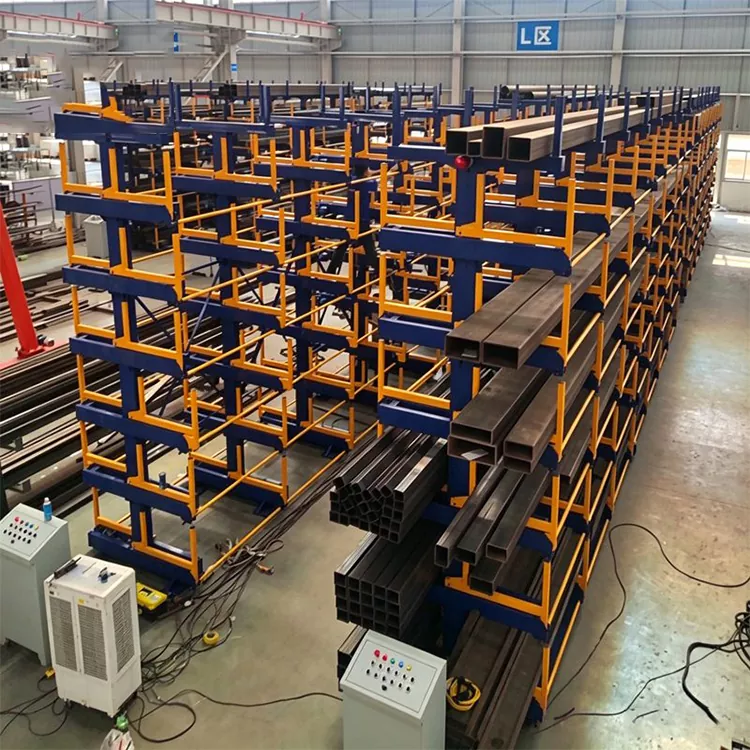

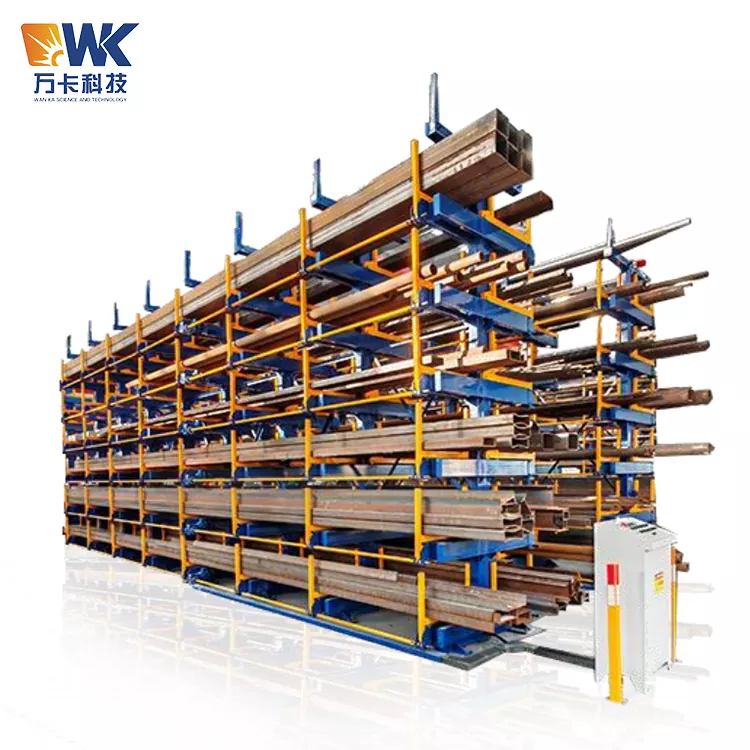

60 Electric Profile Warehouse は、Jinan Wanka のサプライヤーによって開発された先進的な電動伸縮式カンチレバー保管システムです。これは、特に長いプロファイル、パイプ、丸棒、角管、および不規則な材料の自動保管および取り出しのために設計されています。

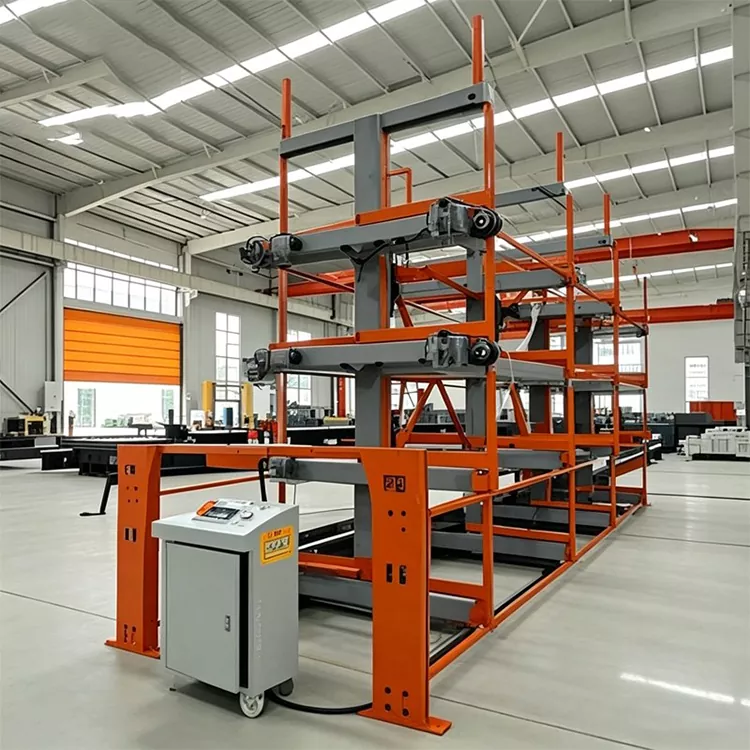

従来の固定棚とは異なり、この電動プロファイル倉庫は、ボタン制御で伸縮できるモーター駆動の伸縮アームを使用します。オペレーターはプロファイルにアクセスするために狭い通路に入る必要はありません。

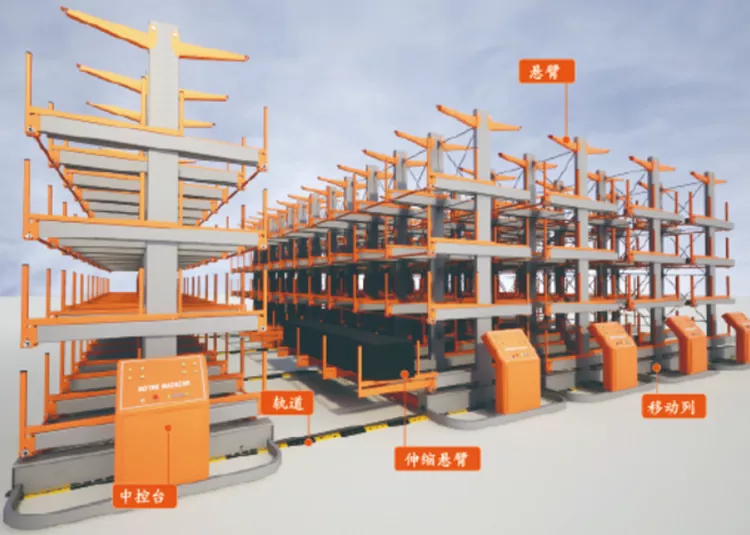

各カンチレバーは独立して動くことができ、システム全体をフォークリフト、ガントリークレーン、またはメカニカルハンドと統合することができます。 「60」は最長 6 メートルのプロファイルとの互換性を示し、標準的なスチール パイプ、アルミニウム プロファイル、またはプラスチック パイプを扱うための理想的なソリューションになります。

炭素鋼パイプ、ステンレス鋼プロファイル、または PVC 電線管のいずれであっても、60 電気プロファイル倉庫は損傷することなく整然と保管され、スペースを節約します。

主なセールスポイント

- 電気駆動、省力化: 60 電気プロファイル記憶ユニットにはモーターとギア伝動システムが装備されています。オペレーターはボタンを押すだけでブームを伸ばしたり縮めたりすることができ、手動で押したり引いたりする必要はありません。これにより、物理的な負担が軽減され、生産効率が 50% 向上します。

- スペースを節約する垂直保管庫: 作業場の垂直スペースを利用して、この電動プロファイル保管ユニットは、最大 5 層のプロファイル (4+1 デザイン) を、層間の高さ 100 ～ 250 mm で保管できます。単一デバイスの幅はわずか 1.55 メートルですが、奥行きは最大 9 メートルのプロファイルに対応できるため、単位面積あたりのストレージ密度が大幅に増加します。

- 安全性の強化: このシステムには自動ガス遮断保護機能と衝突防止センサーが含まれています。電源が遮断されるか、物体を検知するとブームは即座に停止します。また、安全システムはブームの偶発的な過度の伸びを防止し、オペレーターと材料の両方を保護します。

- 高い耐荷重能力: 各ブームアームは最大 3 トン (WK-G6053S/D などのモデル)、より大きなモデルでは最大 5 トンに達することができます。層ごとの総荷重は 15 ～ 25 トンに達することがあり、重い鋼棒や厚肉パイプに適しています。

- カスタマイズ可能なデザイン: 60 電動プロファイル保管ユニットは完全にカスタマイズ可能です - アームの長さ、アーム間隔、列間隔 (標準 1800 mm)、および層の数はすべて、特定のプロファイル寸法に従って調整できます。オプションには、片面または両面のブーム延長、異なる電圧 (380V)、およびカラー塗装が含まれます。

技術仕様

以下は、60 Electric Profile Warehouse シリーズ (モデル WK-G6053S/D を参照) の主な技術パラメータです。ご要望に応じてカスタマイズも可能です。

応用分野と例

60 電気プロファイル ストレージ システムは、次の分野で広く使用されています。

・金属加工作業場（鋼管、アングルバー、チャンネルバーの保管）

・機械製造工場（シャフト、リニアガイド、アルミ形材の保管）

- 自動車製造（フレーム縦ビーム、排気管の保管）

・鋼構造物業（角管、H形鋼）

・建材倉庫（鉄筋、塩ビ管、銅管）

事例：山東省の大規模鉄骨構造会社は、6メートルのQ235角管を保管するための60電気プロファイル倉庫（両面5段）を4セット設置しました。以前は地上保管庫を使用していましたが、その敷地は 120 平方メートルを占め、材料の変形が発生していました。当社の電動プロファイル倉庫の導入後、保管スペースは35平方メートルに縮小され、材料の取り出し時間は15分から2分未満に短縮され、製品の破損の問題は完全に解消されました。顧客は 8 か月以内に投資全額を回収しました。

品質保証と認証

万華科技はISO9001:2015認証を取得しました。原材料の検査から最終組立まで徹底した品質管理を行っております。

当社の 60 の電気プロファイル ライブラリには次のような処理が施されています。

- 全数溶接検査 (重要な溶接部の磁粉検査)

- 出荷前に150%の定格負荷テストを実施

- モーターおよびトランスミッションシステムの連続動作テスト（8時間）

・表面塗膜の密着性試験（グリッド法）

私たちは以下を提供します:

- CE認証（EUへの輸出用）

・工場の生産ライン写真（数値制御切断、ロボット溶接、粉体塗装）

- 商品のバッチごとに提供されるテストレポート

アフターサービスとサービスサポート

当社は、60 個の電動プロファイル ウェアハウスの各セットに対して包括的なアフターサービスを提供します。

- Installation Guidance: Provide detailed graphic manuals (PDF) and step-by-step video tutorials. On-site installation by technicians can also be arranged (at an additional cost).

- トレーニング: 日常業務、安全チェック、基本的なトラブルシューティングをカバーする、ビデオ通話を通じてオペレーターに無料のリモート トレーニングを提供します。

- 保証: モーター、ギアボックス、鉄骨構造フレームは 12 か月保証されます。

- 予備部品: 共通の予備部品 (リミットスイッチ、駆動輪、制御ボード) が機械に同梱されています。

- メンテナンスリマインダー：半年に一度の注油とボルトのトルクチェックのリマインダーを電子メールで定期的に送信します。

よくある質問 (FAQ)

質問 1: 60 Electric Profile Warehouse は 6 メートルを超えるプロファイルを保管できますか?

回答: はい、最大 9 メートル (WK-G9055 シリーズ) および 12 メートルまでのカスタム モデルを提供しています。標準の 60 モデルは 6 メートルの長さに最適化されていますが、より長いプロファイルに合わせてアームの長さとコラムの間隔を調整できます。

質問 2: 特別な下地が必要ですか?

回答: 片面装置の場合は、標準的なコンクリート床 (C25、厚さ 150mm) で十分です。より重い荷重（片アームで5T以上）の両面装置の場合は、アンカーボルトを事前に埋め込む必要がある場合があります。基礎図面をご用意させていただきます。

質問 3: カンチレバーは材料の何セクションまで保持できますか?

回答: 素材の直径と重量によって異なります。 60mmの丸鋼（約22kg/m）を例にとると、3Tアームは長さ6mの丸鋼を45個保持できます。パイプが大きい場合は数量が減ります。材料の密度に基づいて計算できます。

質問 4: 停電時の手動モードはありますか?

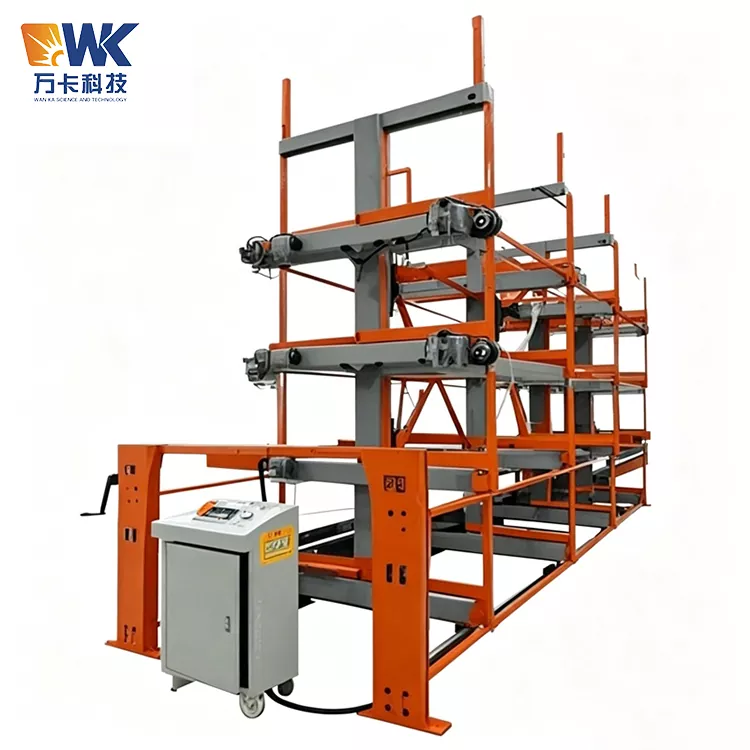

回答: はい、各電動伸縮アームには手動クランクが装備されています。停電時にはブームを手動で格納できます。

質問5：自動供給マニピュレータとの統合は可能ですか？

回答: もちろん可能です。 60電動プロファイルストレージユニットは、当社ガントリー型複合ロード・アンロードマニピュレータと互換性があります。当社は、自動化された生産ライン ソリューションの完全なセットを提供できます。

質問 6: カスタム機器の納品にはどのくらい時間がかかりますか?

Answer: Standard size (6 meters, single side, double side) will be shipped within 30 working days. Custom colors, lengths or electric functions will require an additional 10-15 days.

質問 7: サンプルまたは試用版は提供されますか?

回答: レイアウトの 3D シミュレーション図を提供できます。

質問 8: 見積もりはどのように入手すればよいですか?

回答: 当社の営業マネージャーにお問い合わせください: Eric: +86 131-7302-8359、Quinlee: +86 159-4970-8933。 (WhatsApp および WeChat) 電子メール:

エリック: eric@wankametal.com,

クインリー:Quinlee@wankametal.com.

プロファイルのタイプ、長さ、単一アームの最大重量、および必要な保管層の数を入力してください。

Wanka Technologyを選ぶ理由?

20年以上の経験、100人以上の従業員、10,000平方メートルの工場を擁する当社は、山東地域を代表するインテリジェント倉庫機器メーカーです。当社の 60 台の電子プロファイル ストレージ ユニットは、国内外の数千の企業から信頼されています。包括的なカスタマイズ、CE 認証、迅速な対応のアフターサポートを提供します。当社を選択するということは、信頼性、安全性、効率性を選択することを意味します。
