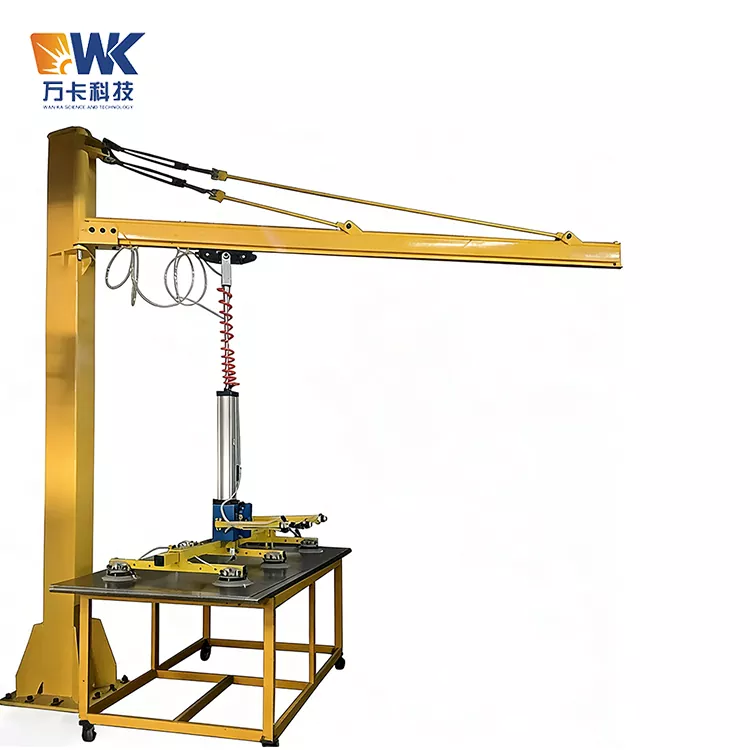

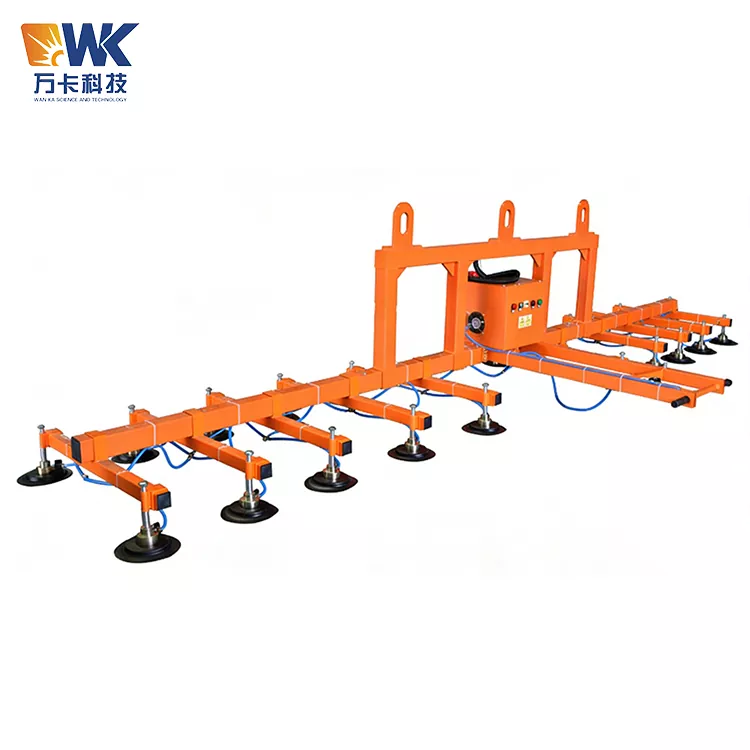

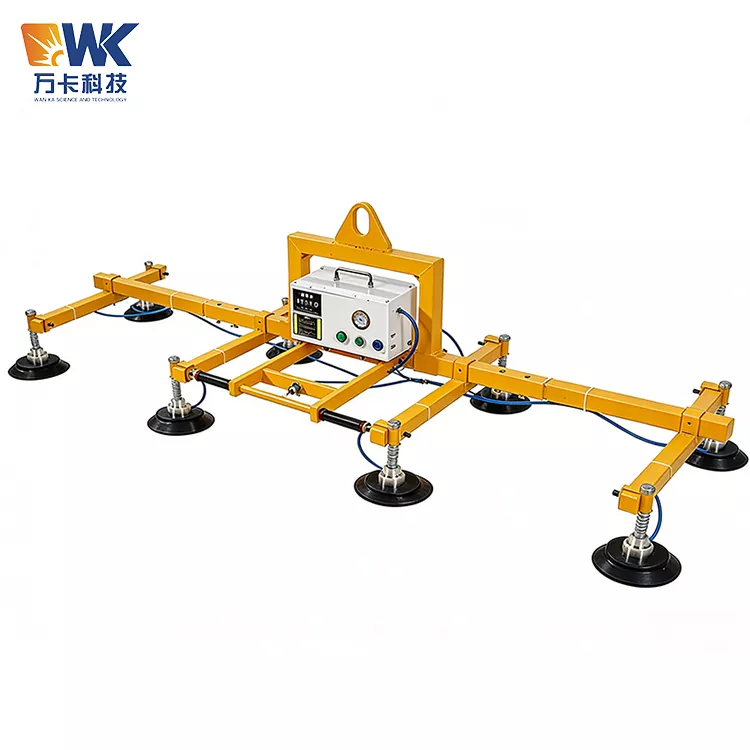

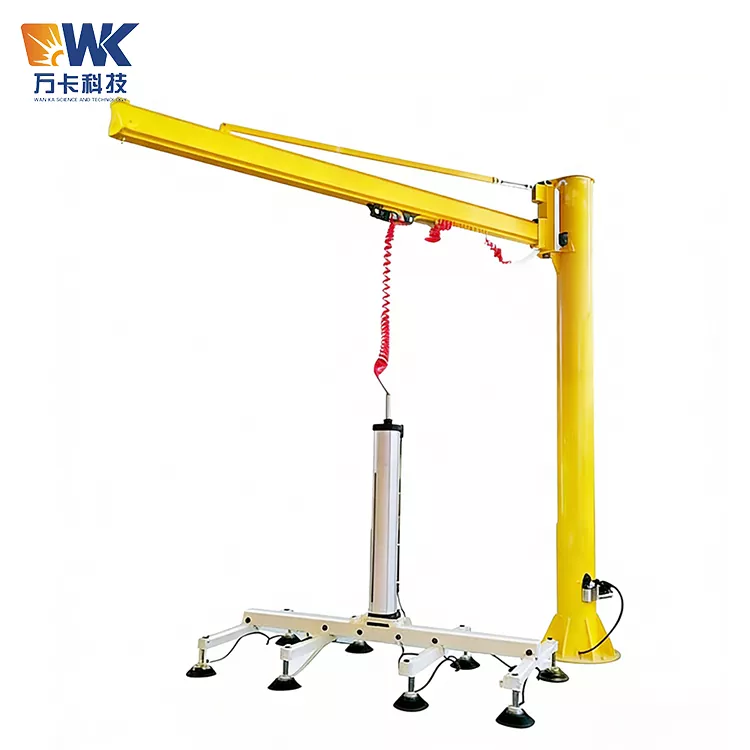

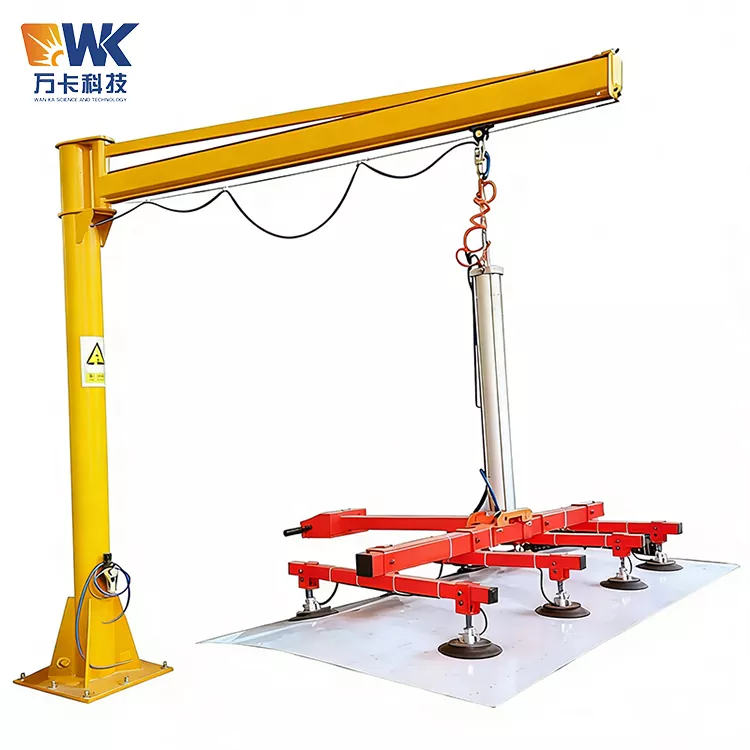

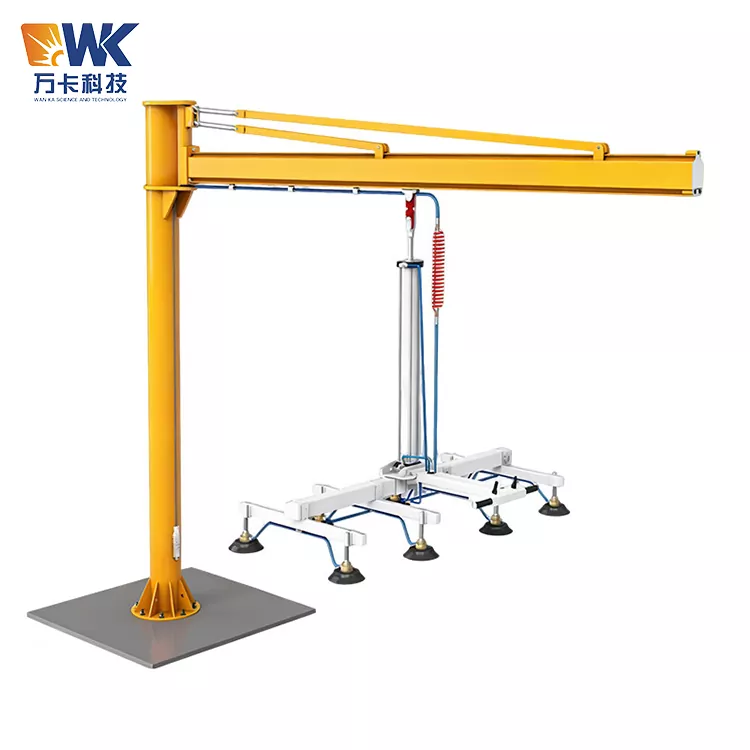

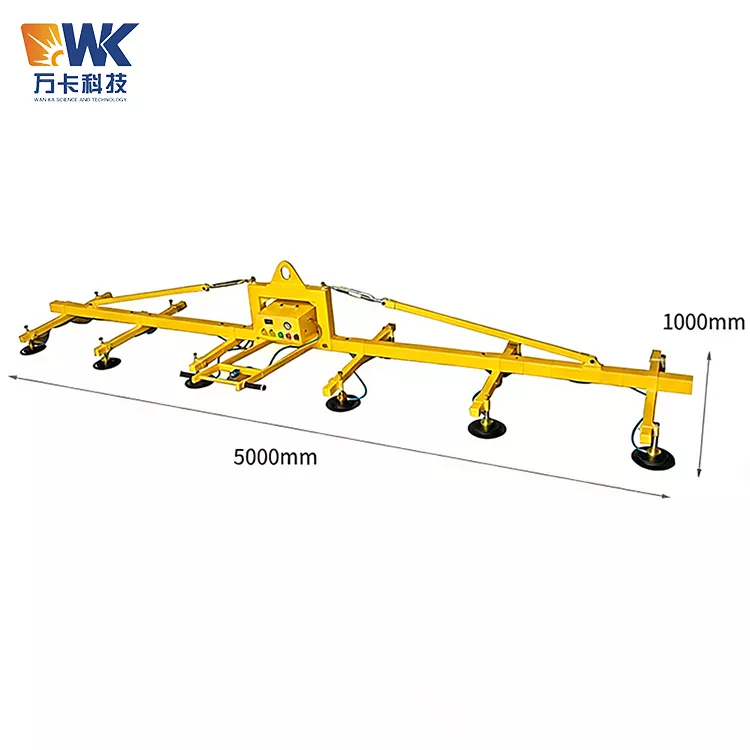

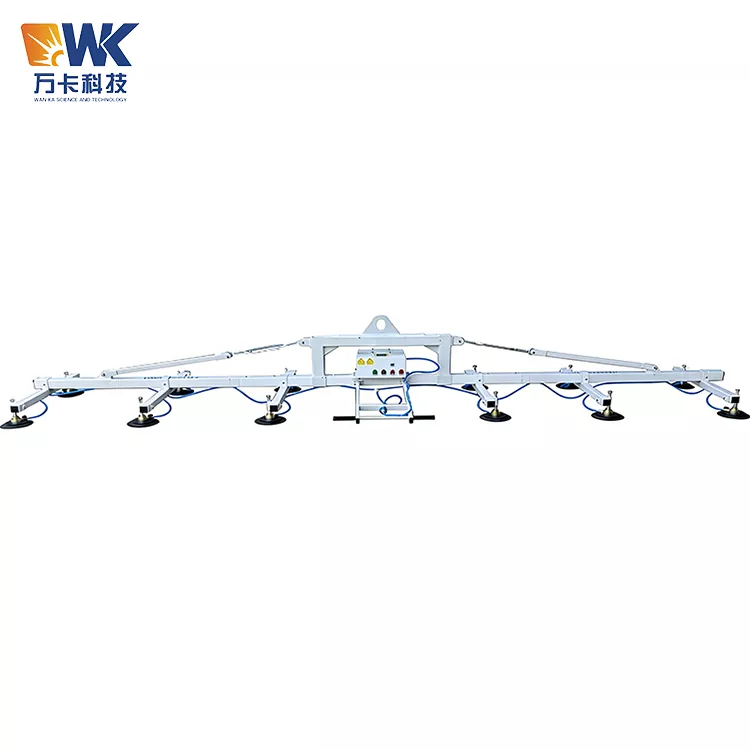

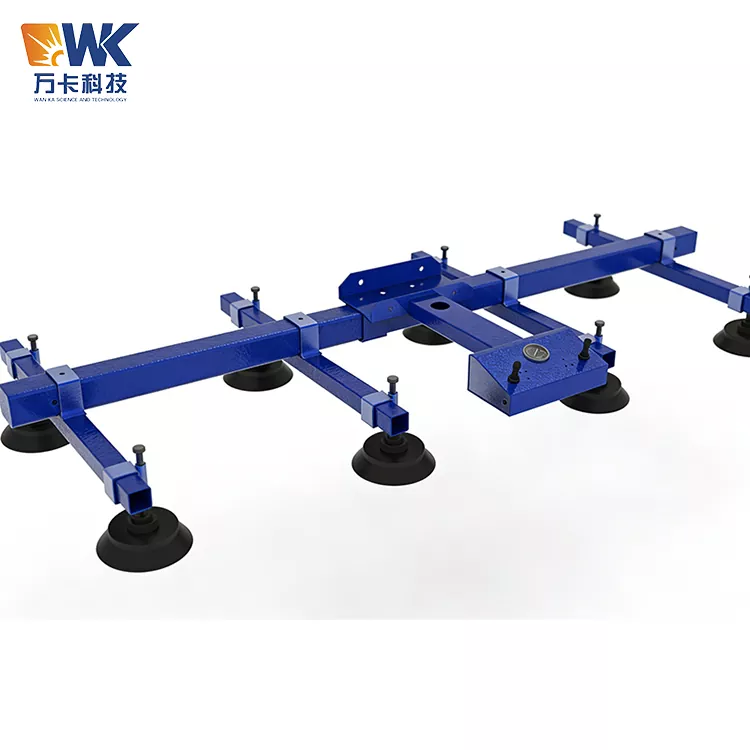

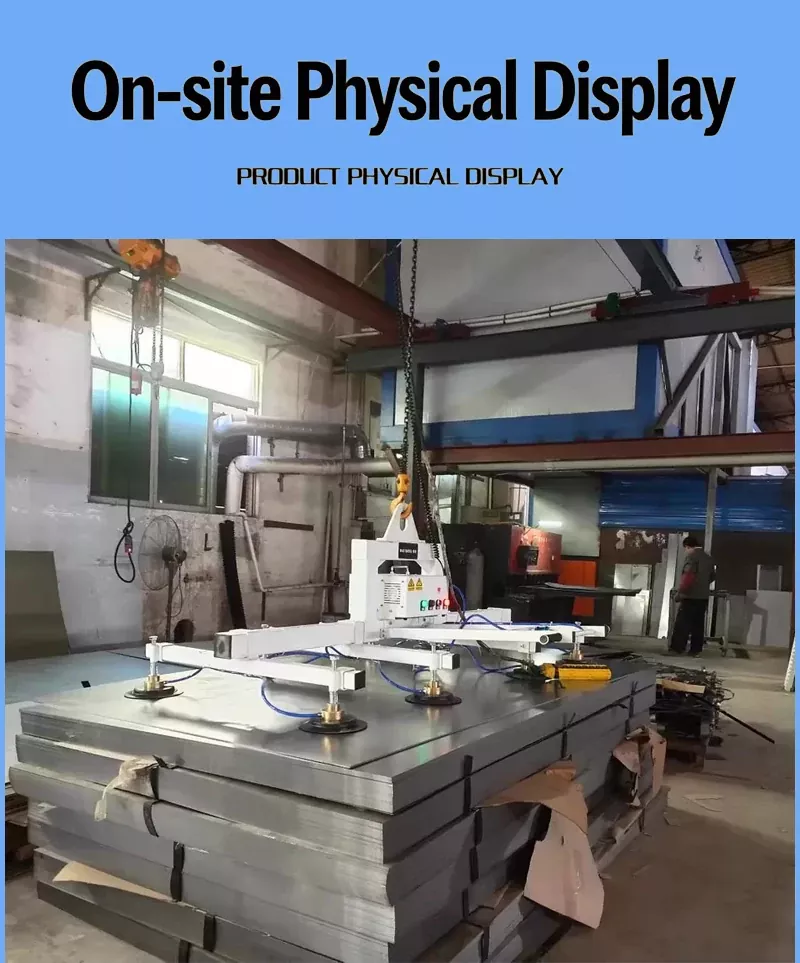

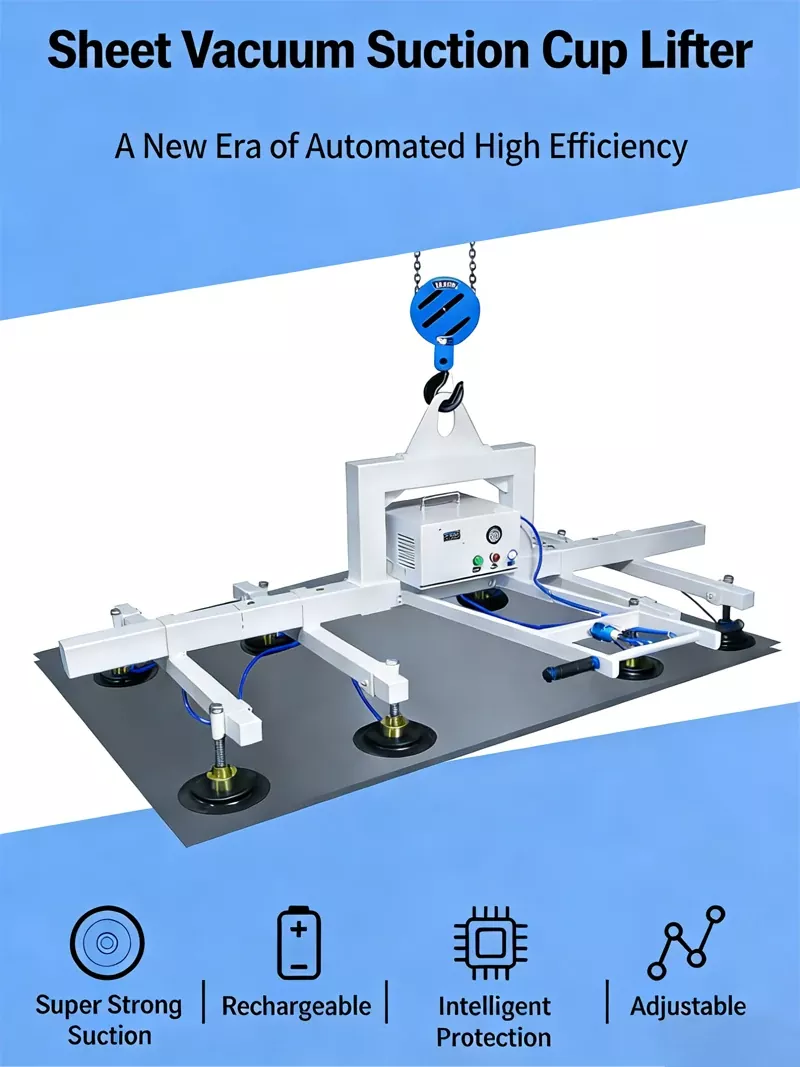

1325 サクションカップレーザーローダー

Wanka Factory が提供する 1325 Suction Cup Laser Loader は、真空グリッパー、真空吸引カップ、または真空ハンドリング マシンとしても知られ、真空吸引の原理に基づいた自動ハンドリング デバイスです。

動作原理

オイルフリーのロータリーベーン真空ポンプを使用し、吸盤とワーク表面の間の空気を抜き、負圧を作り出します。大気圧を利用してワークをしっかりと固定します。真空度が設定値（通常-60kPa～-80kPa）に達すると、自動的に吸着状態を維持します。オペレーターはハンドルや遠隔制御装置を介して持ち上げ、移動、回転、解放などの操作を実行できるため、材料プラットフォームから処理装置までシート材料を迅速かつ安全に輸送できます。

目的

1325シリーズ真空昇降機で何ができるの？平坦で緻密な非透過性の各種シート材の搬送に適しています。

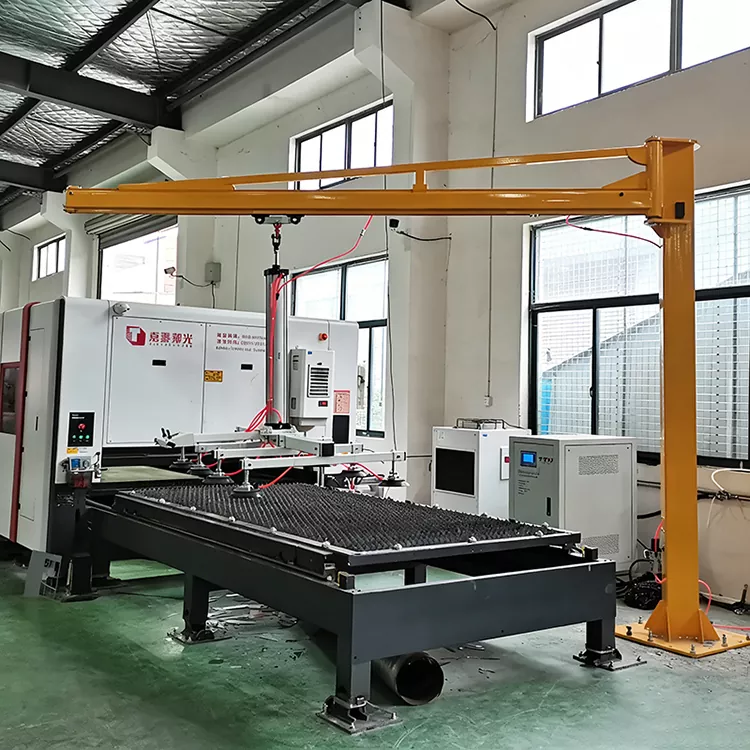

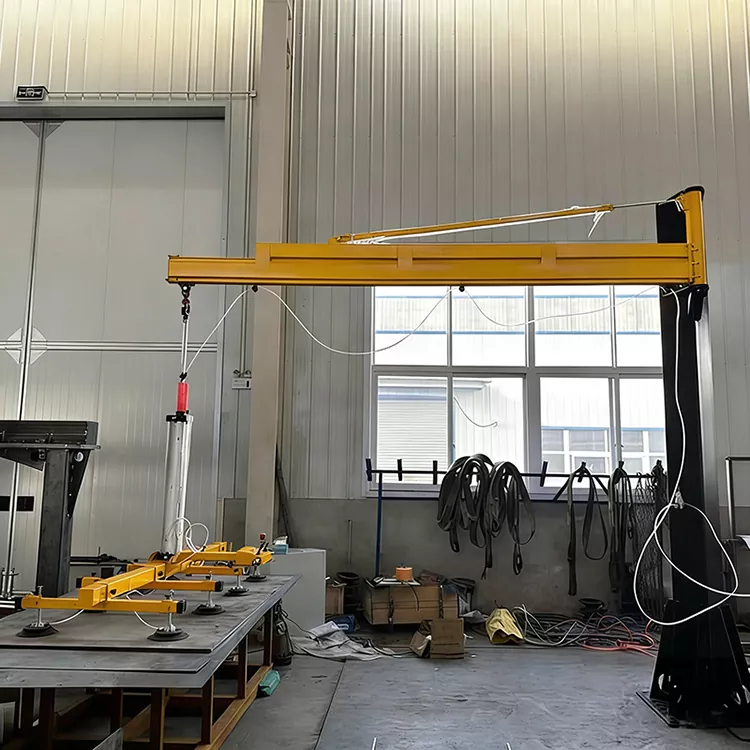

代表的な用途としては、炭素鋼板、ステンレス鋼板、アルミニウム板、銅板、その他の金属板が挙げられます。ガラス（強化ガラス、合わせガラス、カーテンウォールガラス）;石、大理石のプレート。木製プレート、複合プレート、サンドイッチプレート;プラスチックシートも同様に。レーザー切断機の材料のロードとアンロード、CNC パンチング マシンの供給、シャーリング マシンのシート輸送などのシナリオでは、1325 シリーズ真空リフティング マシンは従来の手動プレート持ち上げやクレーン吊り上げに代わることができ、一人での操作と損傷のない輸送を可能にします。

主な利点とセールスポイント

1325 モデル真空吸引リフティングマシンが、市場にある多数の類似製品の中で際立っている中心的な利点は、主に次の 6 つの側面にあります。

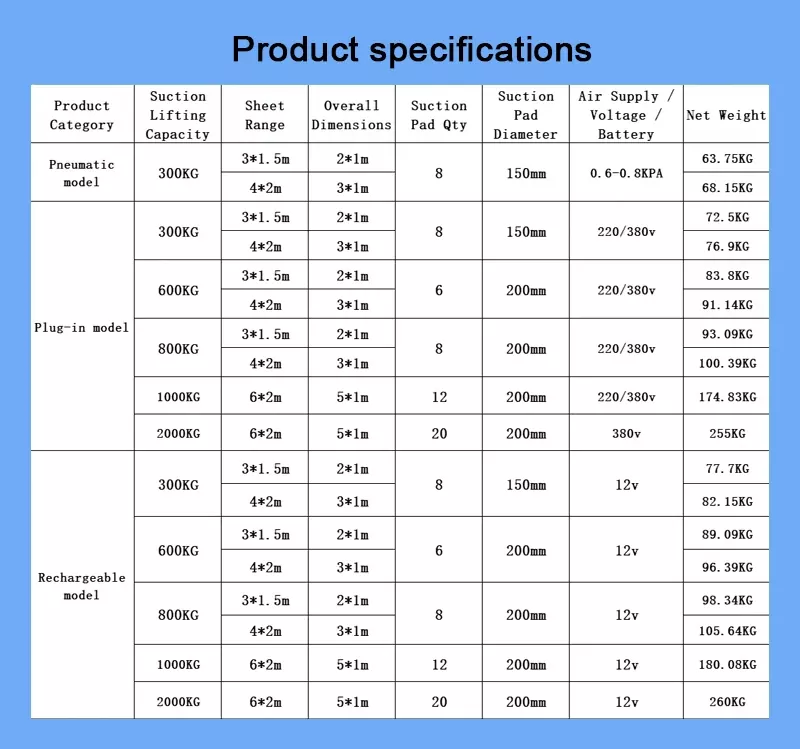

1. 中サイズのシート材に正確に適合します。

2. 二重電源障害の安全保証。

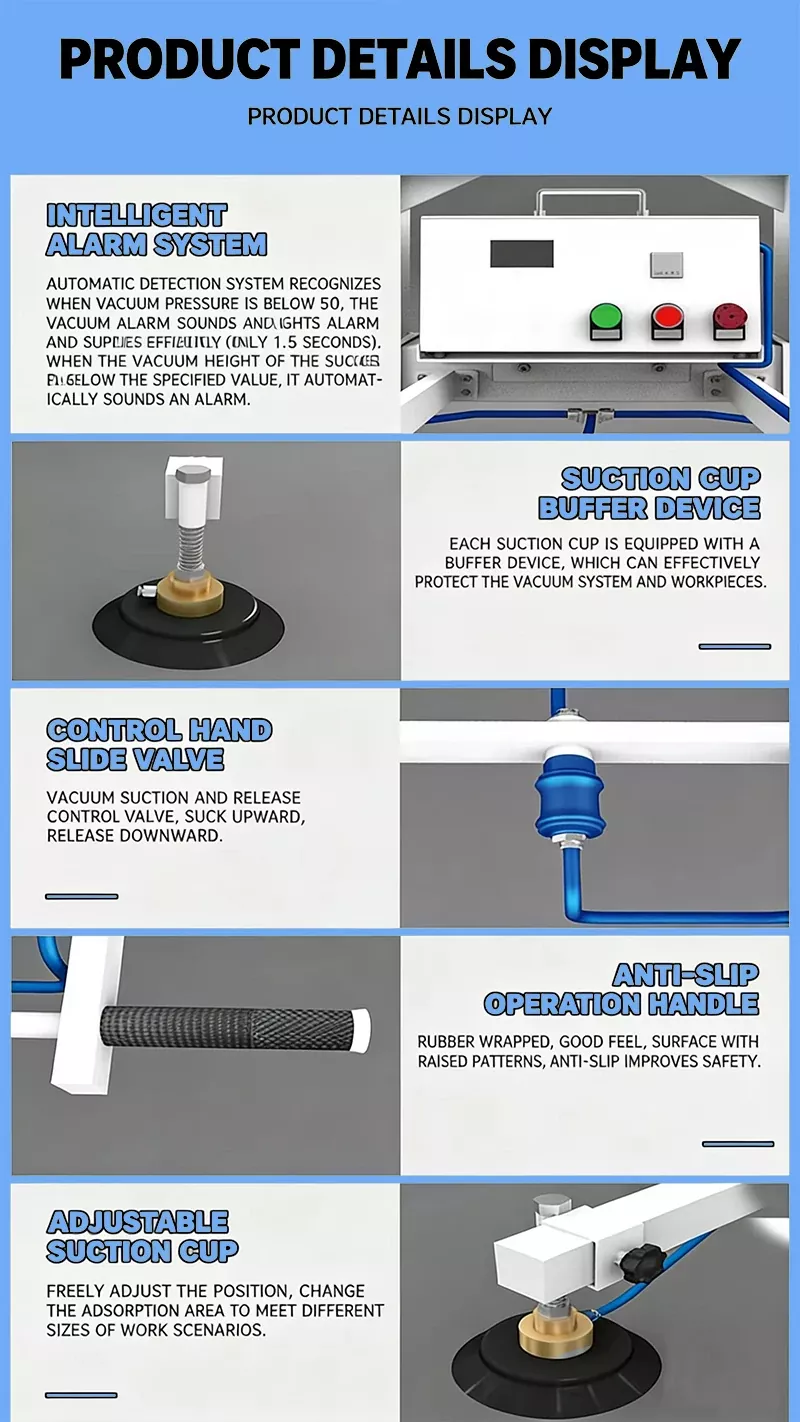

3. リアルタイム監視のための音と光のアラーム。

4.吸盤用のダブルスプリングバッファ設計。

5. メンテナンスフリー機能を備えた輸入オイルフリー真空ポンプ。

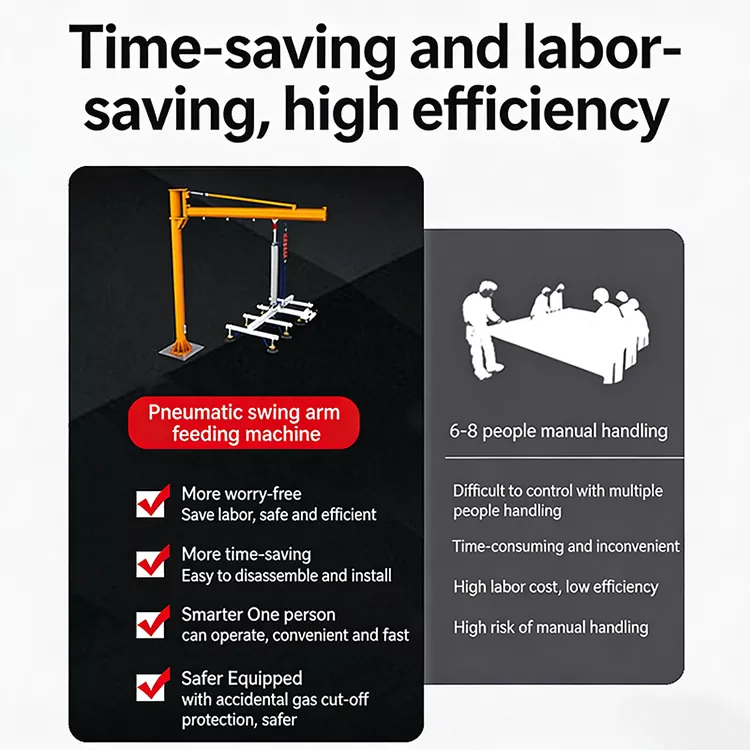

6. 一人でも操作できる人間工学に基づいたデザイン。

一般的な誤用に関する警告

1325 Suction Cup Laser Loader を実際に使用する場合、次のような誤った操作が最も一般的であり、避けるために特別な注意が必要です。

吸盤とワーク表面の密着性が悪いと吸着不良の原因となります。これは最も一般的な操作エラーです。ワーク表面に油、ゴミ、湿気、錆などが付着すると、吸盤リップのシール効果が損なわれ、真空が確立できなくなったり、真空が継続的に低下したりすることがあります。作業前に、吸盤とワークの表面をきれいな布で拭いてください。さらに、吸盤は完全に位置合わせしてワークピースの表面に垂直に接着する必要があります。斜めに接着すると密閉性が低下し、吸着力が失われます。

使用量を過剰に増やすことは、安全性を冗談として扱うことと同じです。 1325 タイプの各真空吸引リフティングマシンには、明確に定義された定格負荷容量があります (標準構成は通常 400kg ～ 500kg)。使用量の過負荷は、最も危険な操作上のエラーの 1 つです。本装置には過負荷起動を防止する真空圧力スイッチが装備されておりますが、保護装置に頼らず定格負荷の範囲内でご使用ください。安全率は 2 倍以上である必要があります。定格荷重が 400kg の場合、設計上の実際の吸着力は 800kg 以上である必要があります。これは過負荷を許容するものではなく、予期せぬ状況に対する安全マージンを残すものです。

電源遮断保護機能のテストを無視します。ユーザーの中には、機器の受け入れ時や日常使用時に電源オフ保護機能の効果的なテストを行ったことがない人もいます。正しい方法は、装置が全負荷になったときに直接電源を切り、ワークが吸着し続ける時間を観察することです。落下時間が 5 分未満の場合は、電源オフ保護機能に問題がある可能性があります。このテストは定期メンテナンス時に毎回実行する必要があります。

フィルターの取り付け方向を間違えると目詰まりが多発するようになりました。フィルターは垂直上向きに取り付ける必要があります。垂直に設置すると、塵や粒子は重力によって底に沈みます。底蓋を開けると掃除が可能です。水平に設置すると、粉塵が定着せずフィルターエレメントを汚染し続けるため、フィルターエレメントが早期に詰まり、頻繁な交換が必要になります。機器の合格検査の際には、フィルタの取り付け方向を必ずご確認ください。

真空ポンプの保護を無視すると、寿命が短くなる可能性があります。 1325型真空吸着昇降機で鋼板やガラスなどの非透過性の物体を吸着する場合、真空ポンプは最高真空度に達するまで作動し続け、その後エアが停止します。ポンプヘッドが過熱する可能性があります。通常の装置には、真空ポンプ保護バルブ (ブリードバルブ) が装備されている必要があります。このバルブは、真空度が最大値に達すると自動的に開き、冷気を導入してポンプヘッドを冷却します。この保護弁がない装置の場合、真空ポンプの寿命が通常10年以上から2年程度に短くなる可能性があります。 1325タイプ真空吸着昇降機をご購入の際は、この構成をサプライヤーにご確認いただく必要があります。

ゴム製吸盤は腐食性物質と接触します。ゴム製吸盤は酸、アルカリ、油汚れ、鋭利なものと接触させないでください。これらの物質はゴムの老化や亀裂を促進し、シール性能の低下につながります。 1325 タイプ真空吸引リフティングマシンを保管する場合は、乾燥した清潔な環境に置き、直射日光を避けてください。

梱包方法

1325 Suction Cup Laser Loader は、モジュール式の分解パッケージング方式を採用しています。工場から出荷される前に、装置は次の主要コンポーネントに分解されます：メインビームアセンブリ、クロスビームアセンブリ（吸引カップを含む）、真空ポンプユニット、制御システム（電気制御ボックスおよびハンドルを含む）、カンチレバーおよび回転アセンブリ、接続パイプラインおよび付属品パッケージ。各コンポーネントは個別にパッケージ化されています。

主梁、横梁、その他の大型鋼構造部品は鉄骨フレームで固定され梱包されています。底部は鋼製トレイ、四方は山形鋼で補強され、外側は防水プラスチックフィルムと織布で覆われており、屋外での積み重ねや保管に適しています。吸盤コンポーネントはパールコットンパッド+段ボール箱で梱包されており、輸送中の変形を防ぐために各吸盤は個別に包装されています。真空ポンプユニットは木箱に梱包されており、内部はフォームとパールコットンで完全に詰められており、木箱の外側には「上向き」、「防湿」、「壊れ物」などの国際共通輸送ラベルが貼られています。制御システムと精密部品は静電気防止袋+パールコットン+段ボール箱で梱包されています。接続パイプと付属品のパッケージはビニール袋+段ボール箱で密封されています。

すべての梱包材は国際海上輸送基準に準拠しており、防湿、耐衝撃、防錆の機能を備えています。木箱のパッケージには、国際植物検疫基準 ISPM 15 を満たしており、追加の害虫駆除処理なしで直接輸出できる無農薬処理合板が使用されています。

発送の流れ

注文が確認された後、生産サイクルは通常 7 ～ 15 営業日かかります (構成と注文数量によって異なります)。機器が生産ラインから外された後、真空試験、全負荷吸着試験、電源遮断保護試験、音光警報試験などの総合的な機能試験が実施され、試験に合格した場合のみ包装段階に入ることができます。梱包完了後、機器は工場から指定港（通常は上海港または青島港）へ発送されます。船便の所要時間は目的地によって異なります。東南アジアの場合は約 7 ～ 15 日、ヨーロッパの場合は約 25 ～ 35 日、北米の場合は約 20 ～ 30 日、中東の場合は約 15 ～ 25 日です。

発送書類

各 1325 モデル真空吸引ホイストには、次の文書が出荷時に提供されます: 機器のユーザー マニュアル (英語)、梱包リスト、製品品質証明書、CE 認証 (該当する場合)、真空ポンプの工場出荷時保証カード、設置および試運転ガイド。すべての書類は防水ファイルバッグに密封され、木箱内の目立つ位置に置かれます。

納品検査

お客様が当社の 1325 サクション カップ レーザー ローダーを受け取った後、納品に署名する前に次の検査手順に従うことをお勧めします。 外箱に損傷、変形、または水汚れがないか確認します。箱を開けたら、梱包リストと照らし合わせて各コンポーネントの数を数えてください。吸盤が変形したり破損していないか確認してください。真空ポンプと電気制御ボックスに輸送による損傷がないか確認してください。問題が見つかった場合は、受領書に記入し、直ちにサプライヤーに連絡してください。

設置と試運転

1325 タイプ真空吸引リフティングマシンの現場での設置には、機械的な組み立て、電気接続、システムの試運転を含めて、通常 4 ～ 6 時間かかります。本装置の電源要件はAC380V±15%、50Hz±1Hz、三相3線式です。設置後、使用する前に全負荷吸着テストと電源オフ保護テストを実施する必要があります。一部のサプライヤーは、リモート ビデオ ガイダンスの設置サービスを提供しているほか、エンジニアを派遣してオンサイトで設置することもできます (費用は含まれていません)。
