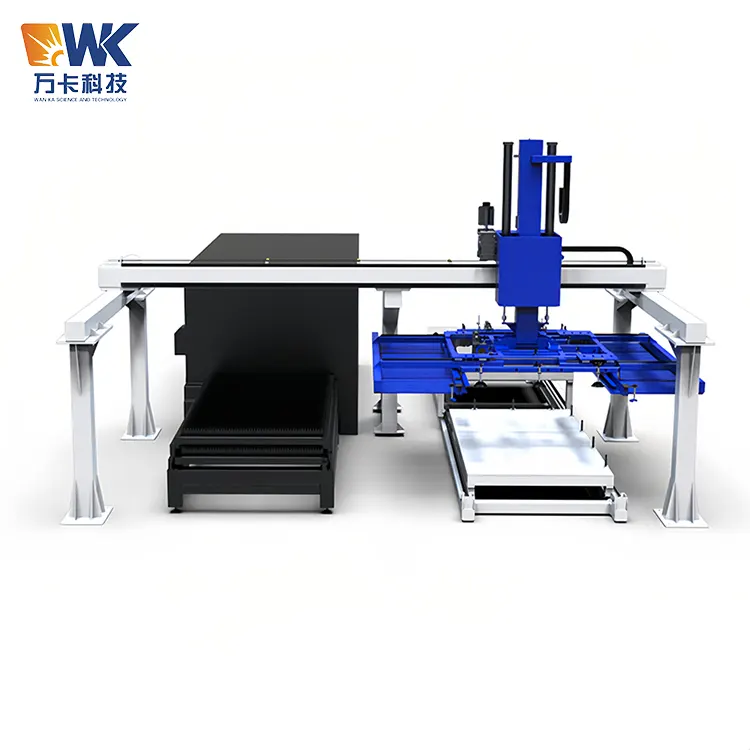

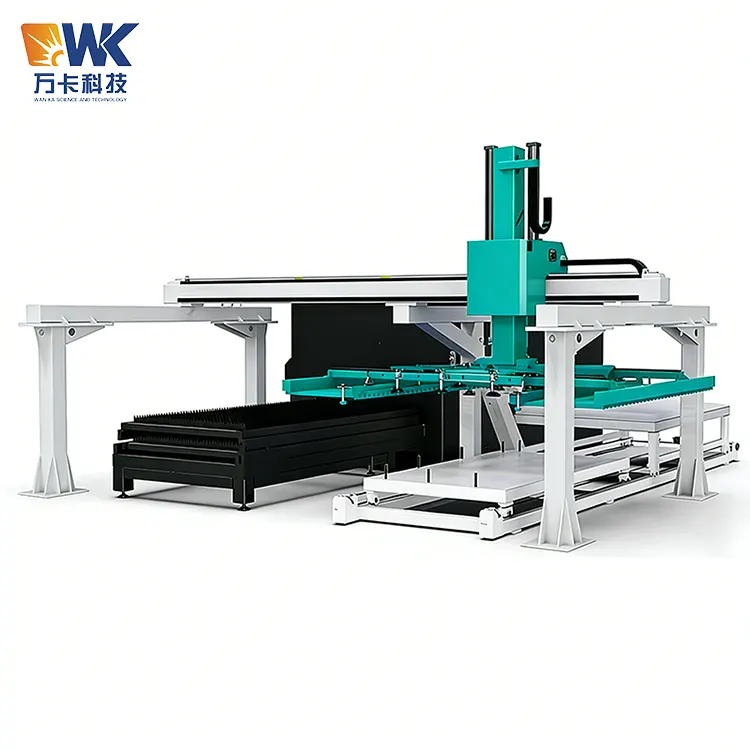

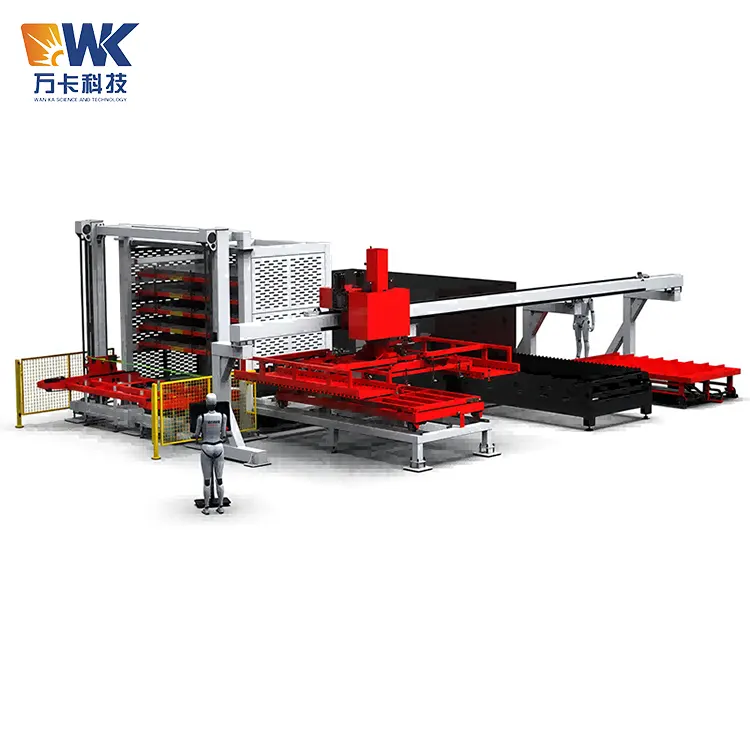

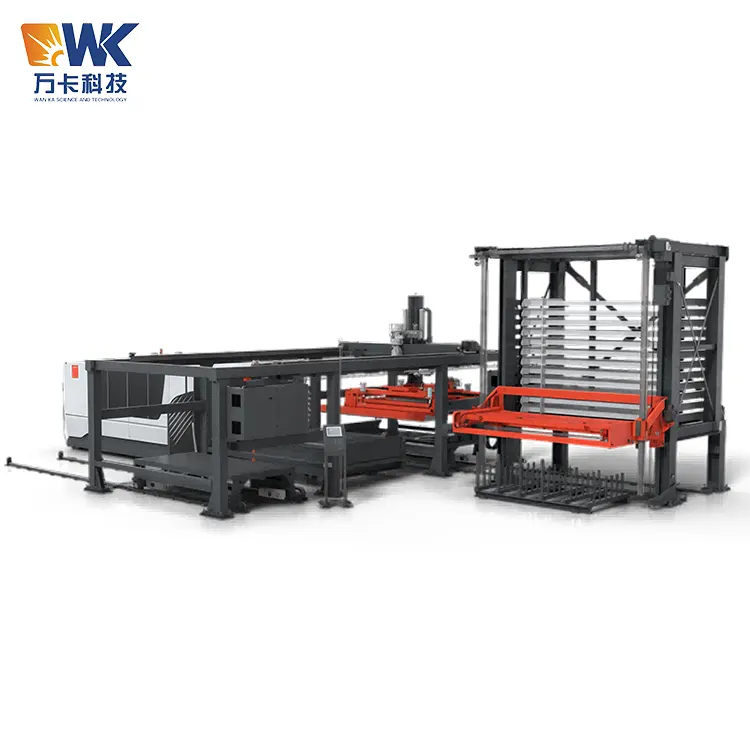

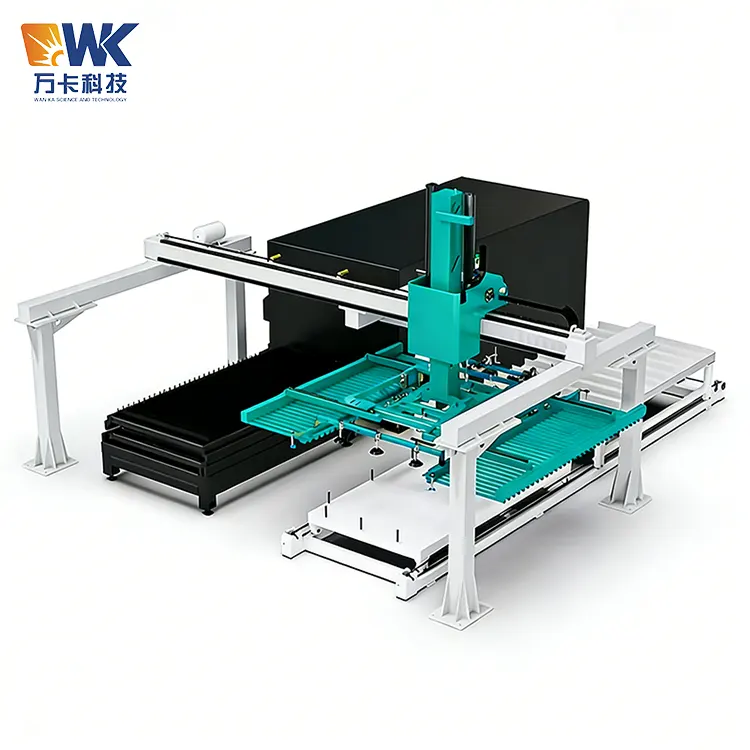

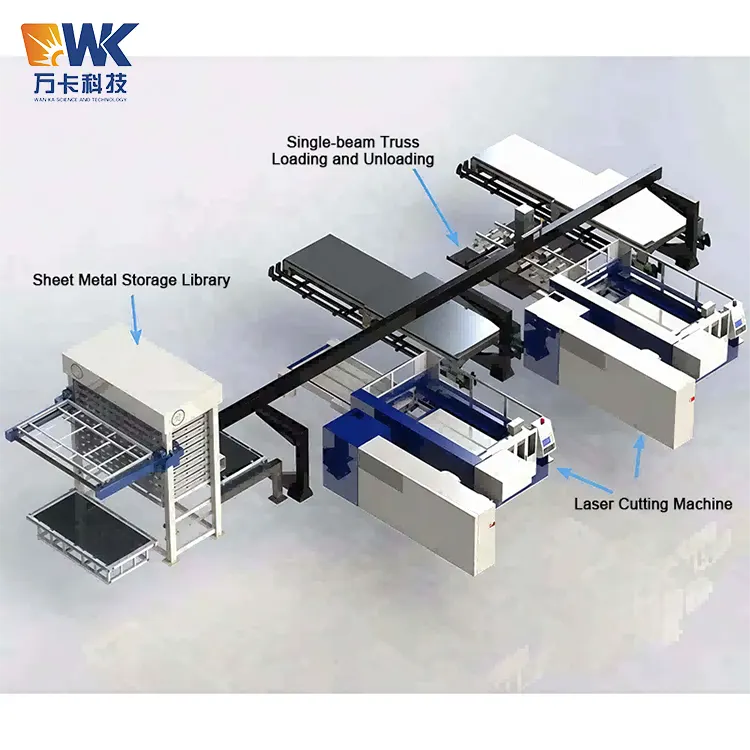

板金保管庫およびガントリーローダー

従来のカンチレバーおよびクランプ タイプの自動化ソリューションと比較して、万華工場のこの板金保管およびガントリー ローダーの中心的な機能は、空中操作とゼロ地上占有です。ガントリーフレームは完全に吊り下げられ、フォークリフトの通過、材料の循環、ワークショップ内の機器の配置を妨げることなく頭上に設置されます。古い工場の改修や敷地制限のある工場の自動化アップグレードに最適です。多層インテリジェントシート保管倉庫と組み合わせることで、保管容量を垂直方向に拡大し、地面の廃棄物を大幅に削減し、シートの分類保管、インテリジェントな検索、在庫のデジタル化管理を可能にします。

コア アプリケーション シナリオ:

1. 一般板金外注加工工場

2. エンジニアリング機械及び鋼構造物製造業

3. 家電製品・電気キャビネット製造分野

4. 自動車部品支援加工企業

5. 新エネルギー金属部品の生産シナリオ

6. 時代遅れのワークショップのインテリジェントなアップグレード

7. 貿易輸出と標準化された無人工場

カスタマイズ・処理の流れ

Wanka Technology のカスタマイズ プロセスは 6 つの段階に分かれており、プロセス全体を通して完全に透過的で制御可能です。

フェーズ 1: 要件の収集

クライアントは、シートの最大サイズ（長さ×幅）、厚さの範囲、1枚のシートの最大重量、材質、シートの1日の処理量、既存のレーザー切断機のブランドとモデル、ワークショップの正味高さと利用可能な設置面積、および自動材料カートが必要かどうかを提供する必要があります。クライアントはビデオ接続を通じて現場の状況を把握することができます。

フェーズ 2: スキームの設計と確認

ご要望をいただいてから5～7営業日以内に、3Dレンダリング図と全体レイアウト図、インテリジェントパネル保管エリアの数と容量計画、ガントリーフィーダーマシンのスパンと移動計画、CNC中央制御システムの構成計画、お客様の既存の切断機との接続計画、詳細な技術仕様書、基礎条件図、見積書、技術契約書を提出します。

フェーズ 3: 契約の締結と製品の製造

双方がプランと価格を確認した後、売買契約および技術契約を締結します。顧客は前金 (通常 50%) を支払います。製造プロセス：インテリジェントパネル倉庫の鋼構造物の切断と加工→溶接→表面処理（溶射または溶融亜鉛めっき）→昇降機構とトレイの組み立て→ガントリー型供給機フレームの溶接→ガイドレールとギアの取り付け→真空吸引システムの組み立て→CNC制御システムの組み立て→機械全体の試運転。標準的な生産サイクルは 30 ～ 45 営業日です (複雑さによって異なります)。

フェーズ 4: 工場での受け入れ

機器の組み立てとデバッグが完了したら、お客様に承諾を通知します。合格項目には、外観検査、インテリジェントパネル保管庫の無負荷・積載試験、ガントリーフィーダの無負荷・負荷動作試験、真空吸引・保圧試験、オンラインシミュレーション試験、安全機能試験が含まれます。お客様は動画配信による遠隔受付が可能です。受理が認められた後、顧客は残金 (通常は 50%) を支払います。

フェーズ 5: 梱包、配送、およびリモート インストールに関するガイダンス

装置は輸送に適したコンポーネント（シート保管フレーム、昇降機構、パレット、ガントリートラスコンポーネント、吸引システム、制御システム）に分解され、防錆油 + ストレッチフィルム + バブルパッド + 木箱またはスチールフレームを使用して梱包されます。国際輸送は通常、青島港または上海港を経由して海上輸送され、物流追跡が提供されます。機器がお客様のサイトに到着した後、以下のリモート設置指導サービスを提供します。

- 各モジュールの組み立て、水平校正、配線のデバッグ、その他の重要な手順を詳しく説明した二か国語の取り付けガイダンス ビデオ (約 45 分)

- 詳細なボルトトルク表、水平調整方法、各コンポーネントの取り付け順序、チェックリストを含む、二か国語の取り付け操作マニュアル (PDF)

- WhatsApp ビデオ通話によるリモートのリアルタイム設置ガイダンス。当社のエンジニアがオンラインでお客様を支援し、機器の組み立て、水平校正、配線検査、予備デバッグを完了します。

設置工具（レンチ、水平器、六角レンチ、マルチメーター等）、吊り上げ設備（フォークリフト、クレーン）等はお客様にてご用意ください。

フェーズ 6: 遠隔操作のトレーニングと保証

機器設置完了後、ビデオ通話による遠隔操作訓練（約2～3時間）を実施します。内容としては、制御システムの操作インターフェースの説明、インテリジェントな資材保管倉庫の在庫と出荷作業、ガントリー型供給機のパラメータ設定、日常の点検とメンテナンス、一般的な故障コードの特定と処理が含まれます。さらに、2か国語での操作ビデオ（約30分）やメンテナンスマニュアルも提供しています。保証期間の開始: 12 か月のフルマシン保証。

主な輸出国・地域

Wanka Technology の板金保管およびガントリー ローダーは、ドイツ、米国、英国、日本、韓国、フランス、トルコ、ポーランド、ベトナム、インド、サウジアラビアなどを含む、世界中の複数の国と地域に輸出されています。
